قواطع دوائر الجهد العالي

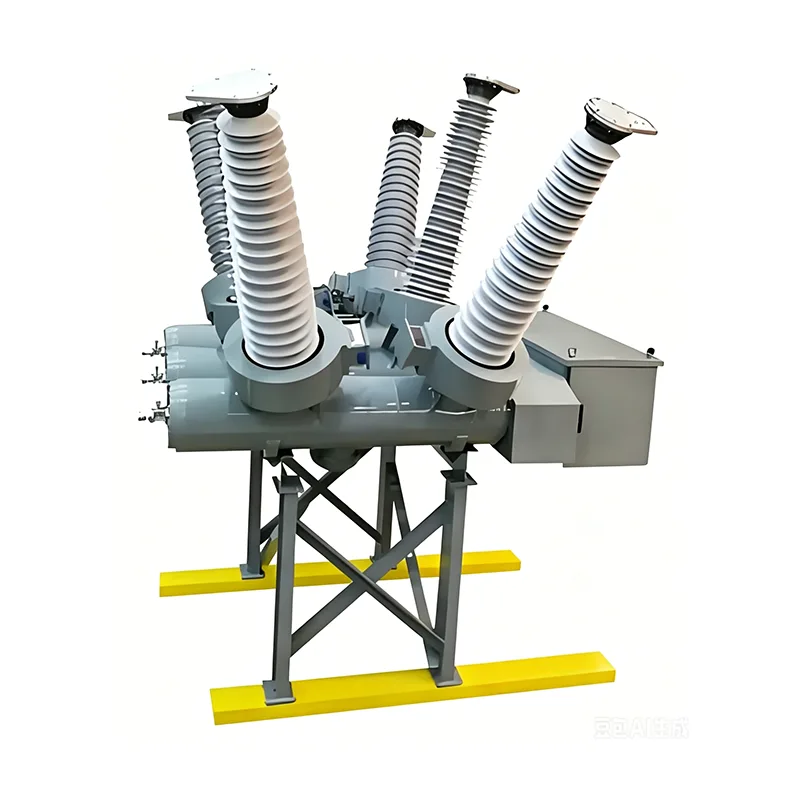

قواطع دوائر الغاز SF₆ ذات الخزان الميت هي قواطع دوائر أساسية عالية الجهد ناضجة ومعتمدة على نطاق واسع لتطبيقات نقل وتوزيع الطاقة ذات الجهد المتوسط ​​والعالي، وهي بمثابة معدات مهمة لضمان التشغيل الآمن والمستقر لشبكات الطاقة.

باعتباره قاطع الدائرة الكهربائية ذو الجهد العالي السائد لمشاريع نقل وتحويل الطاقة الخارجية، فإنه يغطي نطاق الجهد المقدر من 40.5kV إلى 245kV، نطاق تيار كسر الدائرة القصيرة من 25kA إلى 63kA، ومدى التيار المقنن من 1600A إلى 4000A. يلبي نطاق المعلمات الشامل الخاص به المتطلبات التشغيلية المختلفة بدءًا من شبكات التوزيع الإقليمية وحتى شبكات الطاقة الأساسية.

لقد تم تصميمه وتصنيعه بتوافق صارم مع المعايير الدولية IEC وANSI، فإن قاطع الدائرة الكهربائية ذو الجهد العالي هذا يصل إلى مستويات متقدمة دوليًا في المؤشرات الأساسية بما في ذلك أداء العزل الكهربائي، وقدرة الكسر والتحمل الميكانيكي، مما يجعله الحل المفضل لبناء شبكة الطاقة ومشاريع التطوير.

سيناريوهات التطبيق

لقد تم تصميمه بشكل أساسي لتركيب الخزان الميت في المحطات الفرعية الخارجية، مع خيارات تكوين مرنة ثلاثية الطور وأحادية الطور. ويمكن تكييفه بشكل مثالي مع الحجم والتخطيط وتخطيط الشبكة للمحطات الفرعية، مما يلبي متطلبات سيناريوهات متعددة بما في ذلك تشغيل المحطات الفرعية الجديدة والتعديل التحديثي للمحطات الفرعية القديمة.

إنها مناسبة لمختلف مشاريع نقل وتحويل الطاقة، بما في ذلك توسيع شبكة التوزيع الحضرية، وإمدادات الطاقة للمجمعات الصناعية، وتوصيل شبكة محطات الطاقة بالطاقة المتجددة، ودعم المشاريع لخطوط النقل عبر المناطق. باعتباره قاطع دائرة الجهد العالي الذي لا غنى عنه في أنظمة توزيع الطاقة للمحطات الفرعية، فإنه يتولى الوظائف الأساسية لإغلاق الدائرة، فتحها وحماية الأخطاء.

بفضل القدرة على التكيف البيئي الممتازة، فإنه يحافظ على التشغيل المستقر في ظل الظروف المناخية الخارجية القاسية، ويوفر تحكمًا موثوقًا في الدائرة وانقطاع الأعطال لمرافق الشبكة الخارجية، ويعمل كمعدات دعم أساسية لأنظمة توزيع الطاقة ذات الجهد العالي الخارجية.

المزايا الأساسية

مرونة التخصيص متفوقة

وهو يدعم الإنتاج المخصص المصمم خصيصًا لظروف التشغيل الخاصة في الموقع (مثل الارتفاعات العالية والرطوبة العالية والبيئات شديدة التآكل) والمتطلبات الفنية (بما في ذلك مستويات الجهد الخاصة ومعلمات القطع)، مما يلبي بدقة المتطلبات الشخصية للمشاريع المختلفة ويحقق المطابقة المثالية لقواطع الدائرة مع السيناريوهات الهندسية.

السلامة والموثوقية المتميزة

إنه يعتمد تصميمًا هيكليًا مثبتًا للخزان الميت ويستخدم غاز SF₆ كعزل عالي الأداء ووسائط تبريد القوس، ومجهز بنظام نقل ميكانيكي دقيق. يضمن هذا التصميم تشغيل قاطع الدائرة بدون مشاكل على المدى الطويل، ويتميز بعمر خدمة ميكانيكي طويل واستقرار تشغيلي عالي، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة.

اختيار مبسط وتركيب فعال

تغطي مجموعة المنتجات نطاقًا كاملاً من معلمات الجهد والتيار والكسر، مما يتيح اختيار نموذج بسيط ومباشر دون تحويل معقد. تدعم إجراءات التثبيت القياسية في الموقع والملحقات متعددة الاستخدامات التثبيت السريع والتشغيل، وتقصير دورات إنشاء المشروع.

عملية دورة حياة كاملة فعالة من حيث التكلفة

إنه يتميز بهيكل مدمج مع مساحة صغيرة، ولا يتطلب أي مرافق حماية إضافية للتركيب الخارجي. يوفر نظام إغلاق الغاز SF₆ معدلات تسرب منخفضة للغاية، مما يلغي الحاجة إلى إعادة تعبئة الغاز بشكل متكرر. وفي الوقت نفسه، تعمل إجراءات الصيانة المحسنة على تقليل تكاليف التشغيل لدورة الحياة الكاملة لقاطع الدائرة الكهربائية ذات الجهد العالي.

أبرز النقاط الفنية

إنها تعتمد تصميمًا مبتكرًا للتبريد القوسي المزدوج يجمع بين الطاقة الذاتية ومبادئ النوع المنتفخ، والذي يقوم بتبديل أوضاع التشغيل بذكاء وفقًا لظروف تيار الدائرة القصيرة المختلفة، مما يضمن انقطاعًا سريعًا وموثوقًا في ظل سيناريوهات الأعطال المختلفة.

ارتفاع ماس كهربائى كسر الظروف الحالية

يتم تنشيط تقنية التبريد بقوس الطاقة الذاتية. تؤدي الحرارة الناتجة عن القوس الكهربائي إلى تمدد سريع لغاز SF₆ في غرفة التمدد، مما يشكل تدفق هواء فائق السرعة لإطفاء القوس على الفور. بفضل قدرة الكسر القوية، يمكنه عزل أخطاء التيار العالي بشكل فعال وحماية معدات الشبكة من الأضرار المفاجئة.

انخفاض ماس كهربائى كسر الظروف الحالية

تتحول الآلية إلى عملية من النوع المنتفخ. من خلال الضغط الميكانيكي، يشكل غاز SF₆ الموجود في غرفة الضغط نفثًا اتجاهيًا عالي الضغط لتبريد جذر القوس بدقة، وتحقيق انقراض القوس المستقر، ومنع إعادة اشتعال القوس وتحسين موثوقية الكسر في ظل ظروف خطأ الحمل الخفيف.

إن التطبيق المشترك لتقنيات التبريد بالقوس المزدوج يمنح قاطع الدائرة نطاق كسر أوسع واستجابة أسرع وأداء فائق لإطفاء القوس. يمكنه التعامل بشكل موثوق مع العديد من أعطال الدائرة القصيرة في شبكات الطاقة، مما يوفر حماية سلامة شاملة لأنظمة الطاقة.

معلمات المنتج
