فاصل الجهد العالي

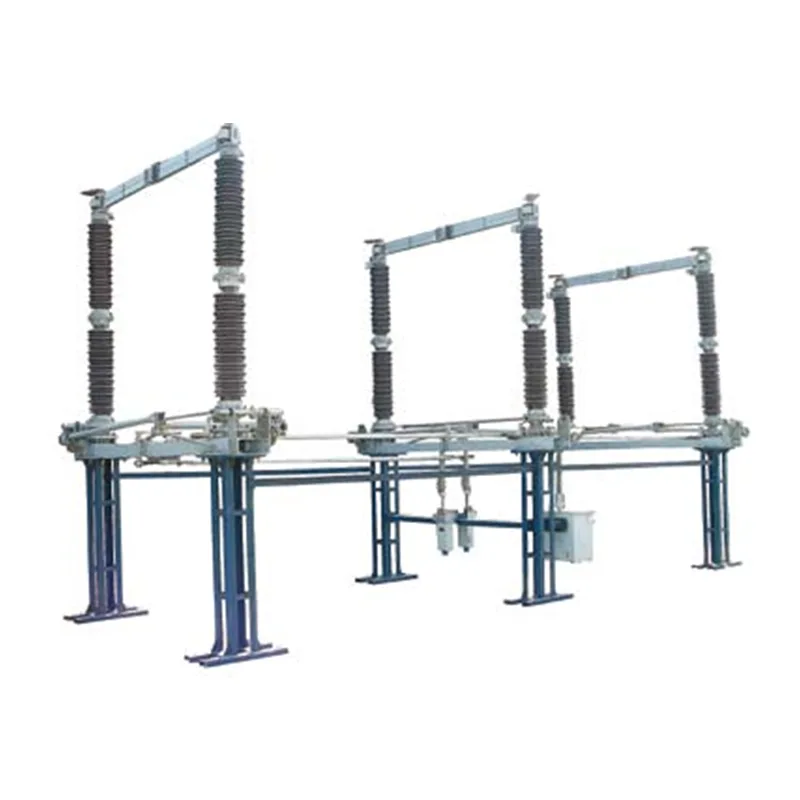

يعد فاصل الجهد العالي من سلسلة GW4، الذي يمتد لنطاق الجهد الكامل من 40.5 كيلو فولت إلى 252 كيلو فولت، أحد مكونات السلامة المهمة لأنظمة الطاقة. تم تصميمه بهيكل دوار أفقي مزدوج العمود، وهو مصمم خصيصًا لأداء الوظائف الأساسية لعزل الجهد، وضمان سلامة الصيانة، وتبديل الدوائر المساعدة في تطبيقات الجهد العالي.

سيناريوهات التطبيق الأساسية

يتم نشر فاصل الجهد العالي هذا عبر قطاعات الطاقة الرئيسية ذات الجهد العالي، مما يتوافق بدقة مع متطلبات التشغيل المتنوعة:

1. توليد الطاقة والدوائر الأساسية للمحطات الفرعية

يتم تركيبه على نطاق واسع في محطات الطاقة الحرارية والمائية والطاقة المتجددة، بالإضافة إلى المحطات الفرعية لجميع مستويات الجهد، ويعمل الجهاز كحاجز أمان لقضبان التوصيل وقواطع الدائرة والمحولات وغيرها من المعدات الحيوية. إنه يخلق نقطة انقطاع واضحة ومرئية في الدوائر غير النشطة، مما يضمن الفصل الكهربائي الكامل بين موظفي الصيانة وخطوط الجهد العالي الحية لمنع الحوادث الناجمة عن التبديل أثناء الحمل. بالنسبة لتطبيقات الجهد العالي للغاية (EHV)، يتم استخدام نماذج 126 كيلو فولت، و145 كيلو فولت، و252 كيلو فولت لتقسيم قضبان التوصيل والحماية المزدوجة الجانب لقواطع الدائرة، في حين تم تحسين نموذج 72.5 كيلو فولت لتبديل الخطوط في المحطات الفرعية الإقليمية.

2. خطوط النقل والتوزيع ومنشآت الطاقة المتجددة

في خطوط نقل الجهد العالي لمسافات طويلة، يتعامل الجهاز مع عزل صيانة الخط وتبديل محولات الجهد ومانعات الصواعق، مع أداء محسّن لمقاطعة تيار عدم التحميل للخطوط العلوية في نطاق 10 كيلومترات. بالنسبة لمواقع طاقة الرياح والطاقة الكهروضوئية ومواقع الطاقة المتجددة الأخرى، تدعم موديلات 40.5 كيلو فولت و72.5 كيلو فولت عزل جانب التيار المستمر وحماية صندوق التجميع، وتتميز بتصميم محسن مضاد للتآكل لتحمل البيئات الخارجية القاسية. يلبي الطراز 252 كيلوفولت متطلبات الاتصال بشبكة الجهد الكهربائي العالي (EHV) لقواعد الطاقة المتجددة واسعة النطاق، مما يتيح إعادة تشكيل النظام غير النشط.

3. أنظمة الجهد العالي الصناعية والخاصة

في أنظمة التوزيع ذات الجهد العالي للمنشآت الصناعية واسعة النطاق مثل المصانع المعدنية والكيميائية، يوفر الجهاز عزل الصيانة وتبديل الدوائر لمعدات الورش ذات الجهد العالي، مع مقاومة التلوث والاهتزاز مصممة خصيصًا للبيئات الصناعية المعقدة. ويمكن تجهيزه بمفاتيح التأريض عند الطلب؛ في الأنظمة الخاصة عالية الجهد بما في ذلك إمدادات طاقة الجر بالسكك الحديدية والنقل بالسكك الحديدية في المناطق الحضرية، يفرض جهاز التشابك الميكانيكي تسلسل التشغيل الصحيح بين مفتاح التأريض وفاصل الفصل الرئيسي، ويبدد شحنة المعدات المتبقية، ويزيد من السلامة التشغيلية.

4. البيئة القاسية وسيناريوهات التكوين المخصص

يعمل الجهاز بشكل موثوق في درجات حرارة قصوى تتراوح من -40 درجة مئوية إلى +40 درجة مئوية، ويتحمل رياحًا قوية تصل سرعتها إلى 34 مترًا في الثانية وطبقة ثلج يبلغ سمكها 10 ملم، كما أنه قابل للتكيف مع المناطق المرتفعة حتى 4000 متر فوق مستوى سطح البحر ومناطق التلوث الشديد. في الأنظمة ذات القضبان المزدوجة، فإنه يدعم التبديل غير النشط لخطوط التشغيل لتحسين هيكل تشغيل الشبكة. تم تزويد الطرازات المختارة بحلقات تصنيف وأغطية حماية لتحسين توزيع المجال الكهربائي وتقليل التداخل اللاسلكي، مما يجعلها مناسبة للدوائر عالية الجهد التي تدعم الأجهزة الدقيقة.

المزايا الأساسية

تم تصميم سلسلة GW4 بناءً على التحسينات الهيكلية الرائدة في الصناعة وترقيات المواد، وتوفر ست مزايا أساسية تعمل على تحسين الموثوقية والسلامة والكفاءة التشغيلية لأنظمة الطاقة ذات الجهد العالي بشكل كبير.

1. عزل آمن رائد في الصناعة، متوافق مع المعايير العالمية

باعتباره فاصل الجهد العالي بعمود مزدوج، فإن تصميمه ذو القطع الفردي وآلية الدوران الأفقية يشكلان فجوة عزل مستقرة بعد الفتح. يفرض التعشيق الميكانيكي بين مفتاح التأريض وفاصل الفصل الرئيسي تسلسلات تشغيل إلزامية، مما يزيل المخاطر الهيكلية لسوء التشغيل. تعتمد جهات الاتصال عملية ثني الألواح النحاسية، مع شوط احتكاك قصير وقوة تشغيل منخفضة. تتم معالجة الأجزاء الفولاذية المكشوفة بالجلفنة بالغمس الساخن، مما يحافظ على نقطة كسر واضحة بعد الخدمة الخارجية طويلة الأمد، ويلبي تمامًا المتطلبات الأساسية للعزل الموثوق والتشغيل الخالي من القوس، ويتوافق مع المعايير الدولية IEC 62271-102.

2. الموصلية الفائقة والاستقرار الحراري للتشغيل دون انقطاع

القضيب الموصل مصنوع من مقاطع سبائك الألومنيوم عالية القوة، ويتميز بالوزن الخفيف ومساحة كبيرة لتبديد الحرارة. جنبًا إلى جنب مع هيكل توصيل مرن بسلك نحاسي مجدول، فهو يضمن اتصالًا محكمًا بين مقعد المخرج والقضيب الموصل، مما يقلل بشكل كبير من مقاومة الدائرة الرئيسية ويتجنب ارتفاع درجة الحرارة أثناء التشغيل. تستخدم قطع الاتصال نوابض من الفولاذ المقاوم للصدأ ذات ضغط خارجي، مع قيم قوة ثابتة ومقاومة للصدأ، مما يمنع تحويل الزنبرك من التأثير على الموصلية. إنه يدعم بأمان التيارات المقدرة من 1250 أمبير إلى 6300 أمبير عبر نطاق الجهد الكامل، مما يضمن حمل تيار موثوق به على المدى الطويل.

3. مقاومة ممتازة للتآكل للخدمة الخارجية على المدى الطويل

تم تحسين أجزاء نقل الجهاز للاستخدام في الهواء الطلق، حيث تستخدم موصلات مقاومة للتآكل مثل المسامير المصنوعة من الفولاذ المقاوم للصدأ والبطانات المركبة، مع خضوع جميع المكونات المعدنية لمعالجة الجلفنة بالغمس الساخن لمقاومة التآكل بشكل فعال بسبب المطر والثلج ورذاذ الملح والغبار الصناعي. إن هيكل فتحة العمود المطابق للنحاس والنحاس أو الفولاذ المقاوم للصدأ والنحاس يحل تمامًا مشكلة الضبط الشائعة للمعدات ذات الجهد العالي الخارجية. مع عمر ميكانيكي يزيد عن 3000 عملية، فإنه يحقق تشغيلًا طويل الأمد بدون صيانة، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة (O&M).

4. تصميم وحدات مدمج للتركيب المرن

يوفر التصميم المعياري ثباتًا هيكليًا عاليًا، مع مفاتيح التأريض التي يمكن تركيبها على جانبي القاعدة، مما يدعم تكوينات التأريض الفردي والتأريض المزدوج لتلبية متطلبات الحماية المتنوعة. يعمل تصميم ثقب التثبيت القياسي على تبسيط عملية البناء في الموقع، ويمكن تدوير الجهاز بحرية بمقدار 90 درجة من أجل توصيل قضيب توصيل مرن ومريح. إنه قابل للتكيف بمرونة مع كل من تخطيطات المحطات الفرعية المركزية وتركيبات الخطوط الخارجية اللامركزية.

5. تعزيز القدرة على التحمل لظروف التشغيل القاسية

يحتوي الجهاز على تيار تحمل قصير المدى يتراوح من 31.5 كيلو أمبير إلى 63 كيلو أمبير وتيار تحمل ذروة مقنن يتراوح من 80 كيلو أمبير إلى 160 كيلو أمبير، ويتحمل صدمات الدائرة القصيرة الشديدة في الدوائر ذات الجهد العالي. يمتلك العازل أقصى مسافة زحف محددة تبلغ 31 مم/كيلو فولت، مما يلبي متطلبات درجة التلوث من الدرجة الرابعة ويحافظ على أداء العزل الممتاز في المناطق شديدة التلوث. كما أنه يتميز بمقاومة الزلازل (تسارع أفقي 0.25 جرام) ومقاومة قوية للرياح، مما يضمن وظيفة العزل السليمة والسلامة الهيكلية في ظل الظروف الجوية القاسية، مما يوفر حماية السلامة في جميع الأحوال الجوية.

6. صيانة مبسطة وتكاليف دورة الحياة التي يمكن التحكم فيها

تعتمد جهات الاتصال والقضيب الموصل على تجميع وحدات لسهولة التفكيك والاستبدال؛ تم تجهيز مبيت المحمل بهيكل مقاوم للماء وفتحة لحقن الزيت، مما يتيح الصيانة الروتينية بدون أدوات معقدة. بالمقارنة مع قواطع الجهد العالي التقليدية، فإن هيكل الاتصال ذاتي التنشيط يضمن ضغط اتصال ثابت أثناء التشغيل، مما يلغي الحاجة إلى التعديل المتكرر. إلى جانب مفهوم التصميم الخالي من الصيانة، فإنه يقلل بشكل كبير من تكرار الصيانة، ويقلل من عبء عمل التشغيل والصيانة، ويحسن استقرار التشغيل المستمر لأنظمة التوزيع ذات الجهد العالي.

بالنسبة لمشغلي أنظمة الطاقة والمستخدمين الصناعيين، تعمل سلسلة GW4 على تقليل تكاليف دورة الحياة مع زيادة سلامة وموثوقية مصدر الطاقة عالي الجهد. متوافقة تمامًا مع معايير IEC الدولية وتم إثبات كفاءتها في بيئات التشغيل المتنوعة، تعد سلسلة GW4 خيارًا موثوقًا به لمشاريع البنية التحتية ذات الجهد العالي ذات المهام الحرجة في جميع أنحاء العالم.
