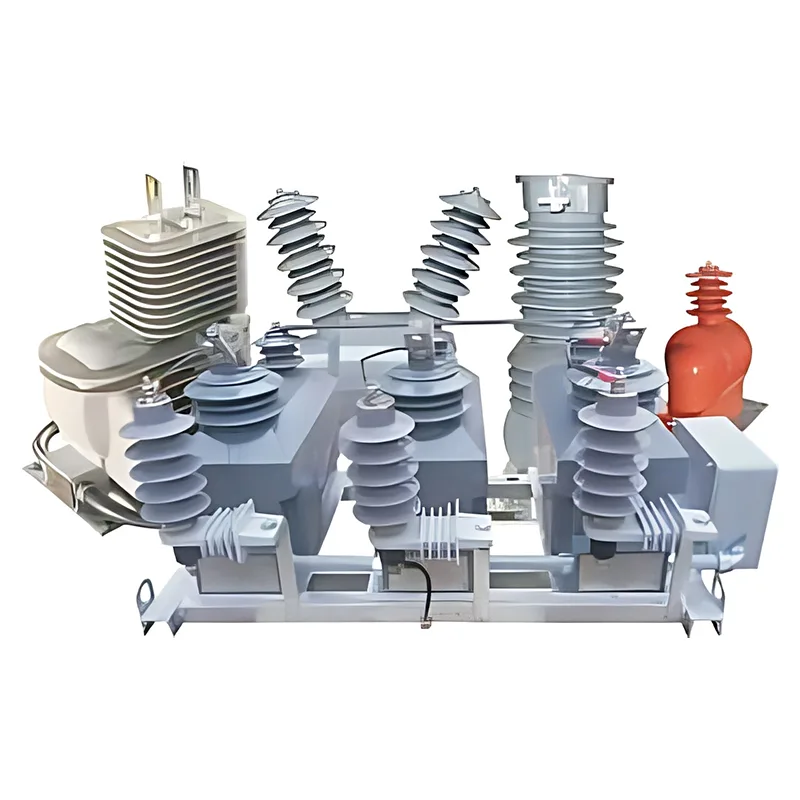

هويكسينجيوفرميدمحولات أدوات الجهديوملأنظمة توزيع الطاقة من 10 إلى 17.5 كيلو فولت، ودعم القياس الدقيق للطاقة، والمراقبة في الوقت الفعلي، والترحيل الوقائي الذي يمكن الاعتماد عليه للمحطات الفرعية والتركيبات الكهربائية الخارجية.
ملخص المقال:تعد محولات أجهزة الجهد المتوسط من المكونات الأساسية في شبكات التوزيع الكهربائية الحديثة. ومن خلال تحويل قيم التيار والجهد العالية إلى إشارات موحدة، فإنها تمكن أجهزة القياس وأنظمة المراقبة والمرحلات الواقية من العمل بأمان ودقة. يشرح هذا الدليل محولات التيار (CTs)، ومحولات الجهد (VTs)، وتطبيقاتها الأساسية، والمواصفات الفنية الهامة، واعتبارات الاختيار. كما أنه يستكشف فوائد التصاميم المتكاملة، والقدرة على التكيف في الهواء الطلق، والأداء الزائد، والامتثال للمعايير. بالنسبة للمهندسين والمقاولين الكهربائيين ومحترفي المشتريات، فإن فهم هذه العوامل يساعد في تحديد محولات الأدوات المناسبة لأنظمة توزيع الطاقة الموثوقة والفعالة والمراعية للمساحة.
محولات أجهزة الجهد المتوسط هي أجهزة قياس كهربائية مصممة لتقليل التيارات الأولية العالية أو الفولتية إلى قيم ثانوية موحدة وموحدة. إنها تخلق واجهة عملية بين دوائر الطاقة ذات الجهد المتوسط ومعدات القياس والتحكم والحماية ذات الجهد المنخفض.
على عكس محولات الطاقة، التي تنقل الطاقة الكهربائية بين الدوائر بمستويات جهد مختلفة، توفر محولات الأجهزة في المقام الأول القياس الكهربائي وعزل الإشارة. يؤثر أدائها بشكل مباشر على دقة أنظمة القياس وموثوقية أجهزة الحماية.
يتم استخدام نوعين رئيسيين في توزيع الطاقة:
في شبكات الجهد المتوسط، يتم تركيب هذه الأجهزة بشكل شائع في المحطات الفرعية، وتجميعات المفاتيح الكهربائية، ومحطات التوزيع، والتركيبات الكهربائية الخارجية. يجب أن تتوافق تقييماتها وأنظمة العزل الخاصة بها مع ظروف تشغيل المعدات التي تخدمها.
تستخدم محولات الأجهزة الحث الكهرومغناطيسي لإعادة إنتاج الكميات الكهربائية الأولية كإشارات ثانوية. تم تصميم هذه الإشارات لتتناسب مع القيم الأصلية ضمن نطاق الدقة وظروف التشغيل المحددة.
ينتج محول التيار تيارًا ثانويًا مخفضًا يتوافق مع التيار المتدفق عبر دائرته الأولية. على سبيل المثال، 100/5 A CT لديه نسبة تحويل اسمية تبلغ 20:1. في ظل ظروف التشغيل المحددة، يتوافق تيار أولي قدره 100 أمبير مع تيار ثانوي يبلغ حوالي 5 أمبير.
تُستخدم المحولات الحالية لقياس الطاقة ومراقبة الأحمال واكتشاف تيار الأعطال. يجب أن تكون دقتها وخصائص الحماية مناسبة للمعدات المتصلة والنطاق الحالي المتوقع.
يقوم محول الجهد بتخفيض الجهد الأساسي إلى جهد ثانوي أقل مناسب لمعدات القياس والتحكم. تعتمد نسبة التحويل على جهد النظام، والجهد الأولي والثانوي المقدر للمحول، والتطبيق المقصود.
يمكن أن يؤدي الجمع بين قياس التيار والجهد في مجموعة منسقة إلى تبسيط التخطيط الكهربائي. تقدم Huixing تكوينًا متكاملاً يجمع بين ثلاثة محولات تيار وثلاثة محولات جهد (3CT+3PT) في وحدة مدمجة واحدة لتركيبات التوزيع المناسبة.
للحصول على معلومات إضافية حول المعدات الكهربائية ذات الصلة، استكشف Huixing'sحلول المفاتيح الكهربائية المعزولة بالغاز.
تدعم محولات أجهزة الجهد المتوسط وظائف القياس والمراقبة والحماية عبر شبكات التوزيع. يساعد تحديد التكوين المناسب المهندسين الكهربائيين على تلبية متطلبات المشروع دون المساس بالسلامة أو أداء القياس.
في المحطات الفرعية الخارجية، توفر محولات الأجهزة إشارات القياس إلى عدادات الطاقة وأنظمة المراقبة والمرحلات الوقائية. تدعم البيانات الدقيقة للتيار والجهد فواتير الكهرباء، وتقييم الأحمال، واتخاذ القرارات التشغيلية.
توفر محولات الأجهزة إشارات كهربائية لأنظمة الحماية المرتبطة بخطوط التوزيع ومحولات الطاقة وبنوك المكثفات والمفاتيح الكهربائية. أثناء ظروف التشغيل غير الطبيعية، تساعد هذه الإشارات المرحلات على تحديد الأخطاء وبدء إجراءات الحماية المناسبة.
غالبًا ما تكون المساحة محدودة في محطات التوزيع المدمجة والمحطات الفرعية الجاهزة. يمكن لمجموعة المحولات المتكاملة تقليل عدد المكونات المثبتة بشكل منفصل، وتبسيط ترتيب المعدات، ومساعدة المهندسين على استخدام المساحة المتوفرة بشكل أكثر كفاءة.
يجب أن تتحمل معدات التوزيع الخارجية التعرض البيئي مع الحفاظ على أداء عزل وقياس يمكن الاعتماد عليه. يمكن دمج محولات الأدوات المصممة بشكل مناسب مع المفاتيح المثبتة على العمود، والوحدات الرئيسية الحلقية، وغيرها من المعدات الخارجية المتوافقة.
تحدد المواصفات الفنية ما إذا كان محول الأجهزة مناسبًا لتركيب كهربائي معين. يجب على المشترين تقييم تكوين التصنيف الكامل بدلاً من الاعتماد على الجهد الاسمي وحده.
| المعلمة | معلومات المنتج هويكسينج | لماذا يهم؟ |
|---|---|---|
| نطاق الجهد التطبيق | أنظمة 10-17.5 كيلو فولت | يحدد نطاق تطبيق الجهد المتوسط المقصود. |
| التكوين المتكامل | 3CT + 3PT | يجمع بين ثلاثة محولات تيار وثلاثة محولات جهد في مجموعة واحدة. |
| مستوى العزل | 17.5/38/95 كيلو فولت | يشير إلى تقييمات العزل المحددة؛ تأكيد تعريفات الاختبار المعمول بها ومتطلبات التصنيف. |
| القدرة على التحميل الزائد الحالي | تيار مستمر 120%؛ 130%-150% لمدة تصل إلى 8 ساعات كما هو محدد | يساعد في تقييم مدى الملاءمة للأحمال المختلفة ضمن ظروف التشغيل المذكورة. |
| عامل أمان الأداة | خس=5 | ذات صلة بحماية أدوات القياس المتصلة في ظل ظروف محددة. |
| جهد اللف الثانوي | 3 كيلو فولت كما هو مذكور في وصف المنتج | يتطلب تأكيدًا وفقًا للوثائق الفنية للشركة المصنعة والتطبيق المقصود. |
| المعايير المعمول بها | تتم الإشارة إلى IEC 60044-1 وANSI C57.13 وIEC 61869-1 وIEC 61869-4 على صفحة المنتج | يدعم تقييم أداء القياس والعزل والاختبار ومتطلبات التطبيق. |
ملاحظة: يلخص الجدول المعلومات المنشورة على صفحة المنتج. تأكد من التقييمات الدقيقة الخاصة بالطراز والمعايير والإصدارات المعمول بها وشروط الاختبار والمواصفات التعاقدية مع الشركة المصنعة قبل الشراء. لا ينبغي افتراض أن القيم تنطبق بشكل مماثل على كل تكوين.
تحدد فئة الدقة خطأ القياس المسموح به في ظل ظروف محددة. يشير الخرج المقدر، والذي يتم التعبير عنه عمومًا بوحدة فولت أمبير (VA)، إلى العبء الذي تم تصميم المحول لدعمه أثناء تلبية متطلبات الأداء المحددة الخاصة به.
بالنسبة لتطبيقات القياس، يجب على المهندسين تقييم دقة القياس المطلوبة وعبء الأداة المتصلة. تتطلب تطبيقات الحماية تقييمًا منفصلاً لمتطلبات الترحيل وظروف تيار العطل وأداء الحماية المحدد للمحول.
يجب أن يتوافق أداء العزل مع أقصى جهد للنظام ومستويات التحمل المطلوبة. تحدد معلومات منتج Huixing أيضًا تيارًا حراريًا قصير المدى يبلغ 80 مرة التيار المقدر لثانية واحدة وتيارًا ديناميكيًا يبلغ 2.5 مرة يشير إلى مرجع التيار الحراري. نظرًا لأن هذه التقييمات مهمة، يجب التحقق من التفسير الدقيق وقابلية التطبيق في الوثائق الفنية للشركة المصنعة قبل الموافقة الهندسية.
يمكن أن تساعد محولات الأجهزة ذات الجهد المتوسط المدمجة في تحسين كفاءة التركيب وتبسيط تخطيطات المعدات. تعتمد الفوائد الفعلية على النموذج المحدد، وترتيب المفاتيح الكهربائية، والظروف البيئية، ومواصفات المشروع.
يمكن أن يؤدي الجمع بين محولات التيار والجهد في مجموعة واحدة إلى تقليل المساحة المطلوبة للمكونات المنفصلة. وهذا مفيد بشكل خاص في المحطات الفرعية المدمجة، ومحطات التوزيع من النوع الصندوقي، والمنشآت التي تكون فيها مساحة اللوحة محدودة.
يحدد وصف منتج Huixing عزل الراتنج المصبوب والملاءمة الخارجية كميزات رئيسية. يوصف تكوينه المتكامل أيضًا باستخدام البطانات الجدارية الخارجية من نوع CPE للتركيبات المتوافقة. يجب على فرق المشروع التأكد من التصنيفات البيئية المطلوبة، وترتيبات التركيب، وظروف التلوث، والتعرض للطقس قبل تحديد الوحدة.
قد يؤدي التجميع المنسق إلى تبسيط وضع المكونات والأسلاك الثانوية. يمكن للمعدات التي تم تكوينها مسبقًا أيضًا تقليل بعض أعمال التجميع في الموقع، على الرغم من أن التثبيت لا يزال يتطلب موظفين مؤهلين، واتصالات طرفية صحيحة، والتحقق من الرسومات المعتمدة.
توفر محولات الأجهزة المحددة بشكل مناسب إشارات الإدخال التي تتطلبها أجهزة القياس وأجهزة المراقبة والمرحلات الواقية. ويدعم أدائها قرارات تشغيلية موثوقة، بشرط أن يتم تصميم سلسلة القياس والحماية الكاملة بشكل صحيح.
يتطلب اختيار محول أداة الجهد المتوسط التنسيق بين التصميم الكهربائي وتكامل المعدات ومتطلبات السلامة وتخطيط المشتريات. تساعد المواصفات التفصيلية على منع عدم التطابق بين المحول والنظام المتصل.
العمل مع ذوي الخبرةالشركة المصنعة لمحولات الجهد المتوسطيمكن أن تساعد المشترين في توضيح المتطلبات الفنية قبل الإنتاج. بالنسبة لعمليات التثبيت المخصصة، قم بتوفير الرسم التخطيطي ذو السطر الواحد وتقييمات النظام ووصف التطبيق وأبعاد الواجهة المطلوبة عند طلب عرض أسعار.
التثبيت الصحيح ضروري للحفاظ على دقة القياس والسلامة الكهربائية. يجب تركيب محولات الأجهزة وفقًا للرسومات المعتمدة وتعليمات المعدات والأكواد الكهربائية المعمول بها وإجراءات السلامة الخاصة بالموقع.
احتياطات السلامة الهامة:لا تقم مطلقًا بفتح الدائرة الثانوية للملف الثانوي لمحول التيار المنشط. قد تتطور الفولتية الخطرة. يجب أيضًا حماية الدوائر الثانوية لمحولات الجهد من الدوائر القصيرة، ويجب أن يتبع التأريض الثانوي والحماية التصميم المعتمد.
يجب أن تتبع فترات الصيانة توصيات الشركة المصنعة وظروف تشغيل الموقع واللوائح المعمول بها. قد تشمل عمليات التفتيش النموذجية التحقق من تلف العزل، والتلوث، والوصلات السائبة، والتآكل، وارتفاع درجة الحرارة، ودليل دخول الرطوبة.
بالنسبة للمنشآت الخارجية، ينبغي أخذ مستويات التعرض البيئي والتلوث في الاعتبار عند التخطيط لجداول التفتيش والتنظيف. يجب تقييم أي قراءات غير طبيعية أو عيوب مرئية بواسطة فنيين كهربائيين مؤهلين قبل إعادة الجهاز إلى الخدمة.
الغرض الأساسي منها هو تحويل التيارات والفولتية الأولية العالية إلى إشارات ثانوية أقل للقياس وقياس الطاقة والمراقبة والترحيل الوقائي. يتيح ذلك لأجهزة الجهد المنخفض وأنظمة الحماية الحصول على المعلومات الكهربائية اللازمة لمراقبة شبكات الجهد المتوسط.
يقوم محول التيار بتخفيض التيار الأولي إلى تيار ثانوي متناسب، في حين يقوم محول الجهد بتخفيض الجهد الأساسي إلى جهد ثانوي متناسب. يدعم كل منهما القياس والحماية، لكن لهما تصنيفات وترتيبات اتصال ومتطلبات أمان مختلفة.
تصف شركة Huixing محولاتها ذات الجهد المتوسط لأنظمة توزيع الطاقة بقدرة 10-17.5 كيلو فولت. يجب على المشترين تأكيد النموذج الدقيق والحد الأقصى لجهد النظام ومستوى العزل ونسب التحويل والمواصفات الفنية المطبقة لمشروعهم.
نعم، يمكن تركيب النماذج المصممة والمصنفة خصيصًا للاستخدام الخارجي في تطبيقات التوزيع الخارجية المناسبة. قبل الشراء، تحقق من الملاءمة البيئية، وتصميم العزل، ومتطلبات التثبيت، والتوافق مع موقع التثبيت.
تجمع مجموعة 3CT+3PT المتكاملة بين ثلاثة محولات تيار وثلاثة محولات جهد في وحدة واحدة. يمكنه توفير المساحة وتبسيط ترتيب المعدات في المحطات الفرعية المدمجة ومنشآت التوزيع المتوافقة الأخرى. يجب التحقق من التكوين وفقًا للمخطط الكهربائي للمشروع ومتطلبات القياس.
اطلب ورقة بيانات خاصة بالنموذج، ورسومات فنية معتمدة، ونسب التحويل، وفئات الدقة، والمخرجات المقدرة، وتقييمات العزل، والمعايير المعمول بها، ووثائق الاختبار ذات الصلة. بالنسبة للمشاريع المخصصة، تأكد من واجهة التثبيت والاتصالات الثانوية المطلوبة قبل الموافقة على الطلب.
تعد محولات أجهزة الجهد المتوسط ضرورية للقياس الدقيق والحماية الفعالة والتشغيل الموثوق في شبكات توزيع الطاقة الحديثة. وتعتمد ملاءمتها على نسب التحويل الصحيحة، ومتطلبات الدقة، وأداء العزل، والقدرة على تحمل الأخطاء، والتوافق مع التركيبات الكهربائية الكاملة. يمكن أن توفر التصميمات المتكاملة فوائد إضافية حيث تكون كفاءة المساحة والتركيب مهمة.
توفر Huixing حلول محولات أدوات الجهد المتوسط لتطبيقات توزيع 10-17.5 كيلو فولت، بما في ذلك متطلبات القياس والمراقبة والحماية. إذا كنت تخطط لترقية محطة فرعية، أو تطوير نظام توزيع مدمج، أو شراء معدات لمشروع كهربائي خارجي، فقم بمراجعة متطلباتك الفنية بعناية واتصل بنالمناقشة مواصفات المنتج وخيارات التكوين وعرض الأسعار المناسب لمشروعك.
