هويكسينجيوفرحلول عوازل الجهد العاليمصممة للعزل الكهربائي الذي يمكن الاعتماد عليه والدعم الميكانيكي في أنظمة النقل والتوزيع. بفضل تطبيقات الجهد الكهربي التي تغطي 45 كيلو فولت - 220 كيلو فولت لمجموعة منتجاتها المميزة، تساعد هذه العوازل على حماية الخطوط الهوائية والمحطات الفرعية ومنشآت الطاقة المتجددة وشبكات الطاقة الصناعية من الضغوط الكهربائية والبيئية.
يعد عازل الجهد العالي مكونًا أساسيًا للبنية التحتية الكهربائية الحديثة. إنه يفصل الموصلات النشطة عن الهياكل المؤرضة، ويدعم المعدات الكهربائية، ويساعد على منع تسرب التيار والوميض. يتطلب اختيار العازل المناسب أكثر من مجرد مطابقة تصنيف الجهد: يجب على المهندسين أيضًا تقييم المواد العازلة، ومسافة الزحف، والقوة الميكانيكية، وشدة التلوث، ودرجة الحرارة، وأبعاد التركيب، والمعايير المعمول بها. يشرح هذا الدليل الأنواع الرئيسية والتطبيقات ومعايير الاختيار واعتبارات الصيانة لأنظمة العزل ذات الجهد العالي، مما يساعد مطوري المشاريع وفرق المشتريات على اتخاذ قرارات مدروسة بشكل أفضل.
عازل الجهد العالي هو مكون كهربائي يمنع تدفق التيار غير المرغوب فيه بين الموصلات النشطة والهياكل المؤرضة مع توفير الدعم الميكانيكي الذي يتطلبه التثبيت. يتم استخدامه بشكل شائع في أبراج النقل، وقضبان توصيل المحطات الفرعية، والفواصل، وقواطع الدائرة، وغيرها من المعدات ذات الجهد العالي.
في شبكة الطاقة، يمكن أن يؤدي فشل العزل إلى وميض كهربائي، وتلف المعدات، وانقطاع التيار الكهربائي غير المخطط له، ومخاطر السلامة. يساعد العازل المحدد بشكل مناسب في الحفاظ على الخلوصات الكهربائية وتحمل جهد التشغيل، وتبديل العواصف، ونبضات البرق، والأحمال الميكانيكية.
تغطي مجموعة منتجات Huixing المميزة تطبيقات 45 كيلو فولت - 220 كيلو فولت وتوفر خيارات متعددة للمواد العازلة. إن اختيارها من المعدات ذات الجهد العالي مخصص لنقل الطاقة والمحطات الفرعية ومشاريع الطاقة المتجددة وأنظمة التوزيع الصناعية.
لتخطيط المشروع، من المهم التمييز بين جهد النظام وبين الحد الأقصى للجهد المقنن للمعدات ومستوى العزل المطلوب. هذه القيم مرتبطة ولكنها غير قابلة للتبديل. يجب أن تتبع المواصفات النهائية التصميم الكهربائي للمشروع ومتطلبات المرافق المطبقة.
تؤثر المواد العازلة على الأداء الكهربائي والسلوك الميكانيكي والمقاومة البيئية والوزن ومتطلبات الصيانة. ثلاثة خيارات مستخدمة على نطاق واسع هي الخزف والزجاج ومطاط السيليكون.

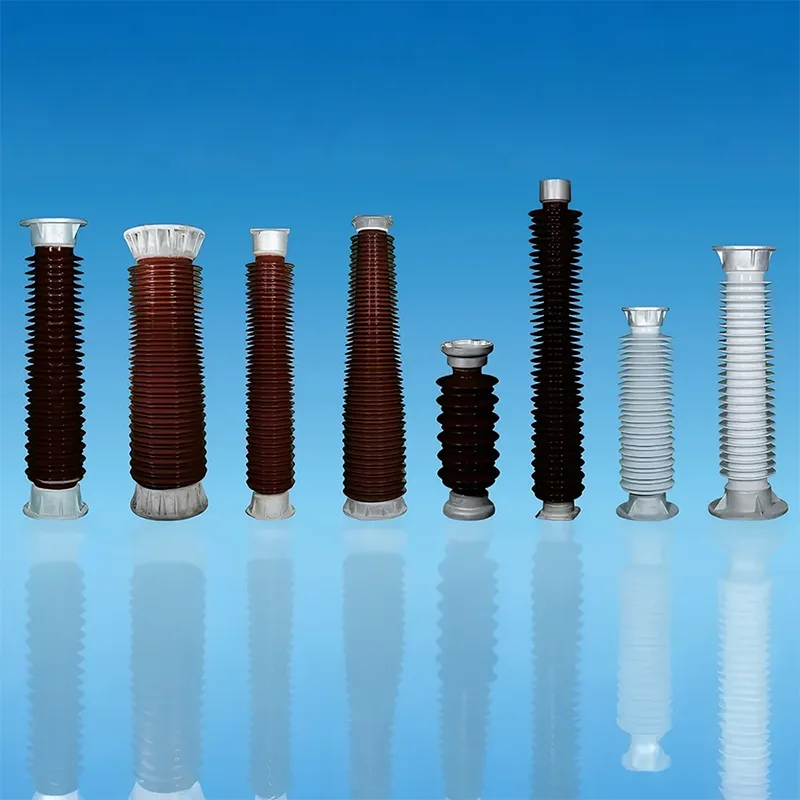

يقدم البورسلين أداءً ثابتًا في العزل الكهربائي، وصلابة، ومقاومة للعديد من ظروف التشغيل الخارجية. تُستخدم العوازل الخزفية بشكل شائع لدعم قضبان التوصيل والمعدات الكهربائية في المحطات الفرعية. تعتمد ملاءمتها على التصنيف الكهربائي المحدد، والحمل الميكانيكي، وتصميم السطح، وبيئة التثبيت.
يستخدم الزجاج على نطاق واسع في تطبيقات النقل العلوية. خواصه الكهربائية وخصائص سطحه تجعله مناسبًا لتصميمات تعليق وعزل خطية محددة. يجب على المهندسين التحقق من التصنيف الميكانيكي للعازل الزجاجي المحدد وأداء التلوث والتوافق مع أجهزة الخط.
تجمع التصميمات المركبة بشكل عام بين النواة الحاملة وغطاء البوليمر العازل. يمكن أن يوفر مطاط السيليكون خصائص سطحية مفيدة كارهة للماء ووزنًا منخفضًا نسبيًا. يمكن أن تكون هذه الخصائص مفيدة في المناطق الساحلية، والبيئات الصناعية الملوثة، والمنشآت التي يكون فيها التعامل مع الوزن مهمًا.
لا توجد مادة هي الأفضل عالميًا. يجب أن يأخذ الاختيار في الاعتبار التطبيق، والتعرض البيئي، والمتطلبات الكهربائية، والتحميل الميكانيكي، وظروف الخدمة المتوقعة، والوثائق الفنية التي تم التحقق منها من قبل الشركة المصنعة.
تفصل العوازل الموصلات النشطة عن أبراج النقل المؤرضة بينما تدعم الأحمال الناتجة عن وزن الموصل والرياح وتراكم الجليد المحتمل. يتم اختيار ترتيبات التعليق والضغط وفقًا لتكوين الخط وشد الموصل والتصميم الهيكلي.
تستخدم المحطات الفرعية العوازل لدعم قضبان التوصيل والحفاظ على الخلوص حول الفواصل وقواطع الدائرة الكهربائية وغيرها من المعدات الكهربائية. تعتمد القوة الميكانيكية المطلوبة وتكوين التركيب على تخطيط المعدات وأحمال التشغيل.
تتطلب منشآت الطاقة المتجددة عزلًا موثوقًا به عند توصيلات المحولات، وقضبان التوصيل ذات الجهد العالي، ونقاط ربط الشبكة. يجب أن يأخذ اختيار العازل في الاعتبار التصميم الكهربائي والتعرض الخارجي والظروف البيئية في الموقع.
قد تقوم مصانع التصنيع وعمليات التعدين والمنشآت الكيميائية وغيرها من المواقع الصناعية الكبيرة بتشغيل شبكات توزيع مخصصة عالية الجهد. يساعد العزل المناسب في الحفاظ على الفصل الآمن بين المكونات النشطة والهياكل الداعمة المؤرضة، خاصة في حالة وجود الغبار أو الرطوبة أو الملوثات المسببة للتآكل.
استكشف صفحة منتج عازل الجهد العالي لشركة Huixing للحصول على معلومات المنتج والمواصفات المتاحة.
تعتمد هذه الفوائد على المواصفات الصحيحة وجودة التصنيع وممارسات التثبيت وظروف التشغيل. لا يمكن لأي عازل أن يزيل جميع مخاطر الأعطال الكهربائية، لذلك تظل الحماية على مستوى النظام والفحص الروتيني أمرًا ضروريًا.
قبل الطلب، يجب على المهندسين مقارنة التصنيف الكهربائي مع القوة الميكانيكية المطلوبة، ومسافة الزحف، والارتفاع الإجمالي، وأبعاد التركيب، والوزن. تشتمل معلومات منتج Huixing على جدول مواصفات عوازل البورسلين مع نماذج للعديد من فئات الجهد، بما في ذلك تطبيقات أنظمة 110 كيلو فولت و220 كيلو فولت.
| المعلمة | مثال أو مرجع | لماذا يهم؟ |
|---|---|---|
| فئة الجهد | خاص بالمشروع؛ وتشمل الأمثلة 110 كيلو فولت و220 كيلو فولت | يحدد التطبيق الكهربائي المطلوب وتنسيق العزل. |
| مادة عازلة | مركب من البورسلين أو الزجاج أو مطاط السيليكون | يؤثر على التصميم الميكانيكي والملاءمة البيئية واعتبارات الصيانة. |
| قوة ناتئ | تعتمد على النموذج؛ أعرب في كيلو نيوتن | يشير إلى قدرة تحميل الانحناء المحددة لعازل آخر. |
| قوة الالتواء | تعتمد على النموذج؛ معبر عنها بالكيلو نيوتن · م | يساعد في تحديد الملاءمة عندما تكون الأحمال الملتوية ذات صلة. |
| مسافة الزحف | تعتمد على النموذج؛ أعرب في ملم | يدعم أداء العزل السطحي المطلوب في ظل التعرض للتلوث والرطوبة. |
| الارتفاع الكلي | تعتمد على النموذج؛ أعرب في ملم | يحدد تصريح التثبيت وترتيب المعدات. |
| أبعاد التركيب | تكوينات فتحة التركيب العلوية والسفلية المحددة | يضمن التوافق مع الهياكل الداعمة وأجهزة الاتصال. |
| وزن | تعتمد على النموذج؛ أعرب بالكيلوغرام | يؤثر على تخطيط النقل والرفع والتركيب. |
على سبيل المثال، يسرد جدول عازل عمود البورسلين المنشور من Huixing الطراز C6-550-3150 لجهد نظام 110 كيلو فولت، مع قوة ناتئ 6 كيلو نيوتن، وقوة الالتواء 4 كيلو نيوتن · متر، ومسافة زحف اسمية 3,150 مم، وارتفاع إجمالي 1,220 مم. الوزن المذكور هو 57 كجم. تنطبق هذه القيم على هذا النموذج المحدد ويجب عدم تعميمها على العوازل الأخرى.
بالنسبة لتطبيقات الجهد العالي، يتضمن جدول المنتج نفسه أيضًا نماذج أنظمة 220 كيلو فولت مع تقييمات وأبعاد وأوزان ميكانيكية مختلفة. تأكد دائمًا من الرسم الحالي وورقة البيانات الفنية قبل الشراء لأن النموذج المحدد ومتطلبات المشروع تحدد التكوين النهائي.
يبدأ قرار الشراء الموثوق به بالمتطلبات الفنية للمشروع وليس بالسعر وحده. استخدم قائمة المراجعة التالية لمقارنة المنتجات المناسبة.
عند طلب عرض أسعار، قم بتوفير فئة الجهد ونوع التثبيت والظروف البيئية والتقييمات الميكانيكية المطلوبة والكمية والمعايير المطبقة ووجهة التسليم. تساعد هذه المعلومات المورد على تحديد النموذج المناسب وتقليل مخاطر عدم تطابق المواصفات.
حتى العازل الذي تم اختياره بشكل صحيح يمكن أن يكون أداؤه ضعيفًا في حالة تلفه أثناء النقل أو تثبيته بشكل غير صحيح. تساعد عملية الفحص والتركيب المنضبطة في الحفاظ على الأداء الكهربائي والميكانيكي المقصود.
يجب أن يعكس تكرار الفحص سياسة الصيانة الخاصة بالمرفق، وحالة المعدات، والخطورة البيئية، وتاريخ التشغيل. قد تتطلب المنشآت عالية التلوث أو الساحلية ترتيبات تفتيش وتنظيف مختلفة عن البيئات النظيفة. يجب أن تستند قرارات الصيانة إلى متطلبات الموقع الموثقة بدلاً من جدول زمني عالمي.
والغرض الأساسي منه هو عزل الموصلات أو المكونات النشطة كهربائيًا عن الهياكل المؤرضة مع توفير الدعم الميكانيكي الذي يتطلبه التثبيت. فهو يساعد على منع تسرب التيار والفلاش عند تحديده وتركيبه بشكل صحيح.
تعتبر المواد المركبة من البورسلين والزجاج ومطاط السيليكون من الخيارات الشائعة. يعتمد الخيار الأفضل على متطلبات الجهد، والأحمال الميكانيكية، ومستويات التلوث، والتعرض للطقس، وتصميم التركيب، واعتبارات الصيانة.
تصف Huixing نطاق عوازل الجهد العالي المميز بأنه يغطي تطبيقات 45 كيلو فولت - 220 كيلو فولت. يسرد جدول عوازل ما بعد البورسلين المنشور أيضًا نماذج مختارة لفئات جهد النظام الأخرى. يجب على المشترين تأكيد النموذج الدقيق والتقييم المطلوب لمشروعهم.
يجب تحديد مسافة الزحف بناءً على متطلبات تنسيق العزل المطبقة، وشدة التلوث، والظروف البيئية، والمعايير ذات الصلة. ولا ينبغي اختياره فقط من خلال مطابقة جهد النظام الاسمي.
اطلب ورقة البيانات الفنية ورسومات الأبعاد المعتمدة وتقارير الاختبار المعمول بها ووثائق الفحص وتعليمات التثبيت وتأكيد المعايير المطلوبة. تساعد الوثائق الخاصة بالمشروع على التحقق من تطابق المنتج المحدد مع التصميم الهندسي.
نعم، بشرط أن يكون التصميم المختار مناسباً لتلوث الموقع ورذاذ الملح والرطوبة ودرجة الحرارة والتعرض للمواد الكيميائية. يعد اختيار المواد ومسافة الزحف وتخطيط الصيانة والتحقق الخاص بالمشروع أمرًا مهمًا لهذه البيئات.
يعد عازل الجهد العالي جزءًا مهمًا من البنية التحتية الآمنة والموثوقة للطاقة. يعتمد أدائها على المجموعة الصحيحة من التقييمات الكهربائية، والقوة الميكانيكية، ومسافة الزحف، واختيار المواد، والملاءمة البيئية، وجودة التثبيت. يمكن للمراجعة الفنية الشاملة قبل الشراء أن تقلل من مشكلات التوافق، وتحسن تخطيط الصيانة، وتدعم موثوقية الشبكة على المدى الطويل.
تقدم Huixing حلول عزل عالية الجهد لخطوط النقل والمحطات الفرعية ومنشآت الطاقة المتجددة وأنظمة الطاقة الصناعية. إذا كنت تقوم بشراء عازل لتركيب جديد، أو ترقية الشبكة، أو استبدال المعدات، فراجع مواصفات المنتج واتصل بنامع فئة الجهد الخاص بك، والمتطلبات الميكانيكية، وبيئة التشغيل، وكمية المشروع. يمكن لفريق Huixing مساعدتك في تحديد التكوين المناسب وتوفير المعلومات الفنية اللازمة لتقييم المشتريات الخاصة بك.
