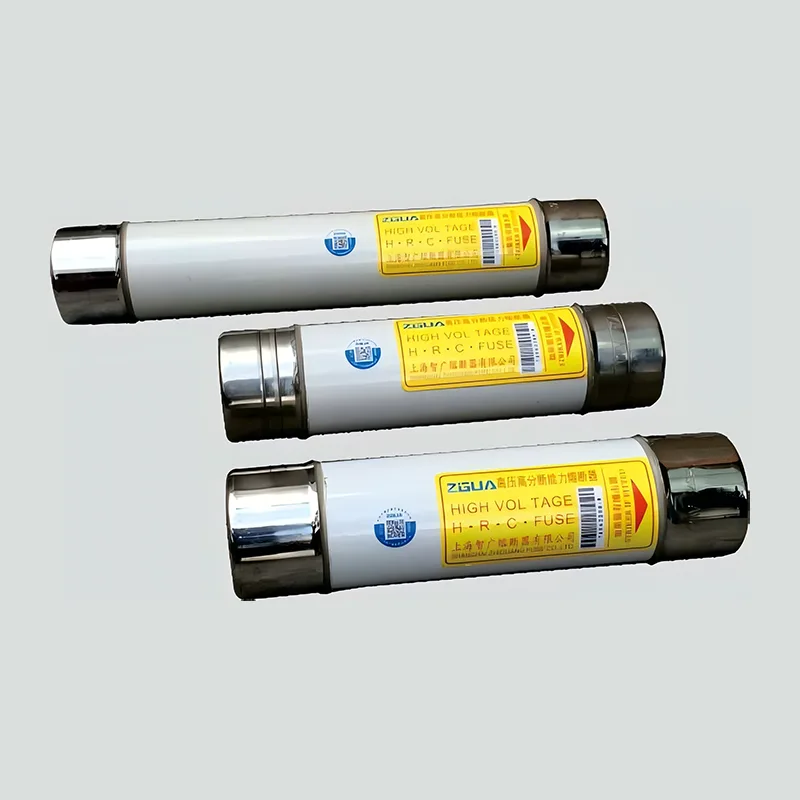

إن الصمامات الحالية ذات الجهد العالي للمحولات المغمورة بالزيت هي مكونات وقائية أساسية تستخدم في شبكات توزيع الجهد المتوسط من 10 كيلو فولت إلى 40.5 كيلو فولت. بفضل توافقها الفائق مع الغمر بالزيت وقدرة كسر التيار على مستوى المللي ثانية، فهي من المعدات الأساسية لضمان التشغيل الآمن للمحولات المغمورة بالزيت. فيما يلي نظرة عامة تفصيلية على سيناريوهات التطبيق الرئيسية ومزايا الأداء البارزة، مع تسليط الضوء على نقاط القوة التقنية والقيمة العملية في إنشاء البنية التحتية الحديثة للطاقة.
تم تصميم هذه الصمامات الواقية الاحترافية لتناسب ظروف التشغيل الفريدة للمحولات المغمورة بالزيت، ويتم تطبيقها على نطاق واسع في مجالات أنظمة الطاقة المتعددة:
إنها بمثابة حماية جانبية رئيسية عالية الجهد للمحولات المثبتة على الوسادة ومحطات الوحدات الفرعية على الطراز الأمريكي. متوفرة مع وصلات بسبار أو تصميمات قابس للبراميل الجافة، ويمكن تركيبها مباشرة داخل خزانات زيت المحولات. تم تصميمها باستخدام هياكل مانعة للتسرب ثلاثية الطبقات محسنة للبيئات المليئة بالزيت، فهي تحقق أداء إغلاق متميز وتمنع دخول الرطوبة التي من شأنها أن تضعف خصائص العزل. إنها تحمي بشكل أساسي المحولات من دوائر القصر الداخلية، وانهيار العزل وأخطاء الدائرة القصيرة من الجانب الثانوي، وتمنع بشكل فعال احتراق المحولات أو انفجارها الناجم عن ارتفاع درجة الحرارة والإجهاد الكهروديناميكي.
في شبكات التوزيع الحضرية والريفية، يتم تركيب هذه الصمامات على الجانب عالي الجهد من المحولات الخارجية المغمورة بالزيت والمثبتة على عمود. تُستخدم مع مفاتيح فصل الأحمال، وهي تشكل حل حماية اقتصادي وعالي الكفاءة. ويمكنها تحمل البيئات الخارجية القاسية بما في ذلك رذاذ الملح والعواصف الرملية والتقلبات الشديدة في درجات الحرارة، وعزل الأعطال بسرعة لوقف انتشار الأعطال في جميع أنحاء شبكة الطاقة، وتأمين إمدادات طاقة مستقرة للمستخدمين السكنيين والصناعيين.
في دوائر المجمعات لمزارع الرياح ومحطات الطاقة الكهروضوئية، توفر هذه الصمامات حماية موثوقة للمحولات المغمورة بالزيت المتصلة بالشبكة. يميل إنتاج الطاقة المتغير والمتقطع من مصادر الطاقة المتجددة إلى توليد محولات غير مستقرة تعمل على جذب تيار التدفق. يمكن لهذه الصمامات أن تميز بدقة تيار التدفق الطبيعي عن تيار العطل لتجنب التعثر الكاذب، وضمان قياس دقيق للجهد وحماية مستقرة للمرحل، وضمان اتصال آمن بالشبكة لطاقة الطاقة المتجددة.
يتم نشر هذه الصمامات بشكل شائع في أنظمة توزيع الجهد العالي للصلب والكيماويات والأسمنت وغيرها من المنشآت الصناعية، وتتكيف مع الأحمال الصناعية الصعبة والمعقدة وتوفر حماية موثوقة من الحمل الزائد وقصر الدائرة للمحولات المغمورة بالزيت. يتناسب تصميمها المدمج بشكل جيد مع غرف توزيع الطاقة الصناعية الضيقة، ويتيح هيكل المكونات الإضافية الاستبدال السريع، مما يقلل بشكل كبير من وقت الصيانة ويقلل من خسائر انقطاع الإنتاج.
تم تصميم هذه الصمامات خصيصًا لبيئات التشغيل المليئة بالنفط. تعتمد الوصلات بين الأغطية الطرفية وأنابيب المصهر تصميم إغلاق مزدوج مع حشوات مطاطية ومواد لاصقة مقاومة للزيت، مما يمنع بشكل فعال تسرب زيت المحولات وتسلل الرطوبة الخارجية. تعتمد بعض الطرازات عالية المواصفات هيكل المكونات الإضافية لقاعدة البرميل الجاف، مع وضع عناصر المصهر في براميل جافة معزولة عن زيت المحولات. يحافظ هذا الهيكل على سلامة نظام الزيت الداخلي المستقر، ويسمح باستبدال المصهر دون استنزاف زيت المحولات، ويقلل تكاليف الصيانة اليومية بشكل فعال.
يمكن لصمام التيار ذو الجهد العالي للمحولات المغمورة بالزيت، المجهز بخصائص ممتازة للحد من التيار، إكمال انقطاع الأعطال خلال 3 إلى 6 مللي ثانية، وهو أسرع بكثير من قواطع الدائرة العادية التي تستغرق عادةً عشرات المللي ثانية. إنها تمنع ارتفاع تيار الدائرة القصيرة بكفاءة مع نسبة الحد الحالية أقل من 0.35، مما يقلل من التأثير الكهروديناميكي والضرر الحراري للمعدات، وذلك لتوفير الحماية الكاملة لملفات المحولات وأنظمة العزل وتقليل تكاليف إصلاح الأعطال. بالإضافة إلى ذلك، فإن خصائصها الدقيقة للتيار الزمني (التسامح في حدود ± 10٪) يمكنها تحمل تيار تدفق المحولات العادي وتجنب التعثر غير المرغوب فيه.
تم تصنيع الصمامات باستخدام أنابيب خزفية محكمة الغلق مملوءة برمل الكوارتز، ويمكنها تبريد وإخماد الأقواس الكهربائية المتولدة أثناء الصهر بسرعة، مما يؤدي إلى تجنب ضربة القوس والجهد الزائد العابر. أنابيب المصهر مصنوعة من خزف الألومينا عالي القوة والمقاوم لدرجات الحرارة العالية، مع قدرة انقطاع تتجاوز 1000 ميجا فولت أمبير. إنها تضمن انقطاعًا مستقرًا لدائرة الأعطال وتجنب المخاطر مثل الدوائر القصيرة من مرحلة إلى أخرى وانفجار المعدات، مع الامتثال الكامل لمعايير السلامة الصارمة للمعدات الكهربائية المغمورة بالزيت.
خفيفة الوزن وموفرة للمساحة، تناسب الصمامات مساحات التثبيت المختلفة، وخاصة الأجهزة ذات المساحة المحدودة مثل المحولات المثبتة على الوسادة على الطراز الأمريكي. يتيح تصميم المكون الإضافي استبدال الصمامات بدون أدوات معقدة؛ يمكن لعامل واحد إنهاء العملية بأكملها خارج خزان المحولات خلال 5 إلى 10 دقائق، مما يؤدي إلى تقصير دورات الصيانة ومدة انقطاع التيار الكهربائي بشكل كبير. وهي مجهزة بواجهات قياسية موحدة، وتتمتع بتوافق قوي مع مفاتيح فصل الأحمال، والوحدات الرئيسية الحلقية، ومعدات الطاقة الأخرى، مما يبسط التصميم الهندسي وأعمال البناء الميدانية.
بالمقارنة مع قواطع الدائرة ذات الجهد العالي، فإن صمامات التيار ذات الجهد العالي للمحولات المغمورة بالزيت تتطلب استثمارًا أوليًا أقل بكثير، حيث تكلف فقط 1/5 إلى 1/10 من قواطع الدائرة. وتتميز بهياكل بسيطة لا تحتوي على مكونات تشغيل ميكانيكية معقدة، وبالتالي فهي بالكاد تحتاج إلى صيانة روتينية. مع عمر الخدمة الطويل ومعدل الفشل المنخفض، فإنها تشكل نظام حماية فعال من حيث التكلفة عند مطابقتها مع مفاتيح فصل الحمل، مما يجعلها مثالية للترويج على نطاق واسع في شبكات التوزيع. كما يؤدي العزل السريع للأخطاء إلى تقليل نطاق الانقطاع ومدته، مما يؤدي إلى تحسين موثوقية إمدادات الطاقة للشبكة بشكل عام وتخفيف الخسائر الاقتصادية غير المباشرة.
