السلامة الكهربائيةهي واحدة من أهم الاهتمامات في أنظمة الطاقة السكنية والتجارية والصناعية. المصهر الكهربائي عبارة عن جهاز حماية بسيط ولكنه فعال للغاية مصمم لمنع الأضرار الكهربائية الناجمة عن الأحمال الزائدة والدوائر القصيرة. عندما يتدفق تيار زائد عبر الدائرة، يقطع المصهر المسار الكهربائي قبل أن تتلف المعدات أو الأسلاك أو الآلات باهظة الثمن.
سواء كنت تدير منشأة تصنيع، أو تصمم أنظمة توزيع كهربائية، أو تقوم بصيانة المعدات الصناعية، فإن فهم كيفية عمل الصمامات الكهربائية يمكن أن يساعد في تحسين السلامة وتقليل وقت التوقف عن العمل وخفض تكاليف الصيانة. يشرح هذا الدليل مبادئ التشغيل وأنواعه وفوائده وتطبيقاته ومعايير الاختيار والأسئلة الشائعة المحيطة بالصمامات الكهربائية.
تعمل الصمامات الكهربائية كخط دفاع أول ضد ظروف التيار الزائد. عن طريق صهر عنصر منصهر تمت معايرته عندما يتجاوز التيار الحدود الآمنة، فإنها تحمي الدوائر الكهربائية والمحولات والمحركات والمفاتيح الكهربائية والمعدات الإلكترونية الحساسة. يعد اختيار نوع المصهر الصحيح وتصنيفه أمرًا ضروريًا لضمان موثوقية النظام والسلامة التشغيلية.
المصهر الكهربائي هو جهاز حماية من التيار الزائد مثبت في دائرة كهربائية. يحتوي على عنصر معدني مصمم خصيصًا ينصهر عندما يتجاوز التيار قيمة محددة مسبقًا.
بمجرد ذوبان عنصر المصهر، تصبح الدائرة مفتوحة، مما يؤدي إلى إيقاف تدفق الكهرباء وحماية المعدات المتصلة من الحرارة الزائدة ومخاطر الحريق والفشل الكارثي.
على عكس قواطع الدائرة التي يمكن إعادة ضبطها بعد التعثر، يجب استبدال معظم الصمامات بعد التشغيل. ومع ذلك، فإن بساطتها وموثوقيتها واستجابتها السريعة تجعلها عنصرًا أساسيًا في العديد من الأنظمة الكهربائية.
يعتمد مبدأ تشغيل المصهر الكهربائي على تأثير التسخين للتيار الكهربائي.
في ظل ظروف التشغيل العادية، يحمل عنصر المصهر التيار بأمان دون حدوث أي ضرر. عند حدوث حمل زائد أو ماس كهربائي، يؤدي التيار الزائد إلى توليد حرارة داخل عنصر المصهر.
مع ارتفاع درجة الحرارة إلى ما بعد عتبة التصميم، يذوب عنصر المصهر ويقطع الدائرة.
تتبع عملية الحماية عادةً الخطوات التالية:
يؤدي هذا الانقطاع السريع إلى تقليل الضغط الحراري ويقلل من خطر نشوب حريق أو تعطل المعدات.
تواجه الأنظمة الكهربائية العديد من المخاطر، بما في ذلك الدوائر القصيرة، وظروف التحميل الزائد، وفشل العزل، وأعطال المعدات غير المتوقعة. وبدون الحماية المناسبة، يمكن أن تؤدي هذه الأحداث إلى إصلاحات مكلفة ومخاطر خطيرة على السلامة.
تشمل المزايا الرئيسية للصمامات الكهربائية ما يلي:
بالنسبة للمنشآت الصناعية، غالبًا ما تعني الحماية الفعالة للصمامات تجنب فترات التوقف الباهظة الثمن والحفاظ على استمرارية الإنتاج.
تتطلب التطبيقات المختلفة تصميمات مختلفة للصمامات. يساعد فهم الخيارات المتاحة على ضمان الحماية المناسبة.
| نوع الصمامات | وصف | تطبيق نموذجي |
|---|---|---|
| فيوز خرطوشة | فتيل أسطواني مغلق مع أغطية نهاية معدنية. | المعدات الصناعية وتوزيع الطاقة. |
| الصمامات ذات الجهد العالي | مصممة لشبكات الجهد المتوسط والعالي. | المحولات والمحطات الفرعية. |
| فيوز بليد | فتيل الجسم البلاستيكي المدمج. | الأنظمة الكهربائية للسيارات. |
| الصمامات الزجاجية | جسم شفاف يسمح بالفحص البصري. | الالكترونيات الاستهلاكية. |
| الصمامات القابلة لإعادة الضبط | يستعيد التشغيل تلقائيًا بعد التبريد. | الأجهزة الإلكترونية وأنظمة الاتصالات. |
| فيوز أشباه الموصلات | عملية فائقة السرعة للإلكترونيات الحساسة. | محولات الطاقة ومحركات الأقراص. |
| ميزة | الصمامات القياسية | فيوز سريع المفعول | فيوز تأخير الوقت |
|---|---|---|---|
| سرعة الاستجابة | معتدل | سريع جدًا | تأخير |
| حماية ماس كهربائى | ممتاز | ممتاز | ممتاز |
| يعالج تيار التدفق | محدود | فقير | ممتاز |
| تطبيقات المحركات | مناسب | ليست مثالية | مناسبة للغاية |
| المعدات الإلكترونية | جيد | ممتاز | محدود |
تُستخدم الصمامات الكهربائية في كل صناعة تقريبًا حيث توجد الطاقة الكهربائية.
تشمل التطبيقات الشائعة ما يلي:
في تركيبات المحولات، تساعد الصمامات المختارة بشكل صحيح على عزل العيوب بسرعة مع حماية المعدات القيمة من الأضرار الجسيمة.
يتطلب اختيار المصهر المناسب أكثر من مجرد مطابقة التصنيفات الحالية. ينبغي تقييم العديد من العوامل الفنية بعناية.
تشمل الاعتبارات المهمة ما يلي:
على سبيل المثال، غالبًا ما تواجه الدوائر الحركية تيارات بدء تشغيل عالية. في مثل هذه الحالات، قد يكون فتيل التأخير الزمني أكثر ملاءمة من فتيل سريع المفعول لأنه يسمح بتدفق تيارات مؤقتة مع الاستمرار في توفير الحماية من الأخطاء.
يجب على الفرق الهندسية دائمًا مراجعة مواصفات المعدات والمعايير الكهربائية المعمول بها قبل إجراء الاختيار النهائي.
يمكن أن يؤدي الاختيار غير الصحيح للمصهر إلى الإضرار بالسلامة وموثوقية المعدات.
تتضمن بعض الأخطاء الأكثر شيوعًا ما يلي:
يمكن أن تؤدي هذه الأخطاء إلى رحلات مزعجة أو تلف في المعدات أو ظروف تشغيل خطيرة.
على الرغم من أن الصمامات الكهربائية لا تحتاج إلى صيانة نسبيًا، إلا أن الفحص المنتظم يظل مهمًا لضمان أداء يمكن الاعتماد عليه.
لا تقم أبدًا باستبدال المصهر ببديل ذي تصنيف أعلى لمجرد منع التشغيل المتكرر. يجب دائمًا تحديد المشكلة الكهربائية الأساسية وتصحيحها.
س1: ما هو الغرض الرئيسي من المصهر الكهربائي؟
يحمي المصهر الكهربائي الدوائر والمعدات عن طريق فصل الطاقة عند تدفق تيار زائد عبر النظام.
س2: كيف يختلف المصهر عن قاطع الدائرة الكهربائية؟
يذوب المصهر ويجب استبداله عادةً بعد التشغيل، بينما يمكن عادةً إعادة ضبط قاطع الدائرة وإعادة استخدامه.
س3: هل يمكن للمصهر أن يمنع الحرائق الكهربائية؟
نعم. من خلال إيقاف ظروف التيار الزائد الخطيرة بسرعة، يساعد المصهر المختار بشكل صحيح في تقليل مخاطر الحريق الناجمة عن ارتفاع درجة حرارة الموصلات والمعدات.
س4: كيف أعرف إذا كان المصهر قد احترق؟
يمكن أن يساعد الفحص البصري أو اختبار الاستمرارية أو التشخيص الكهربائي في تحديد ما إذا كان عنصر المصهر قد تم فتحه.

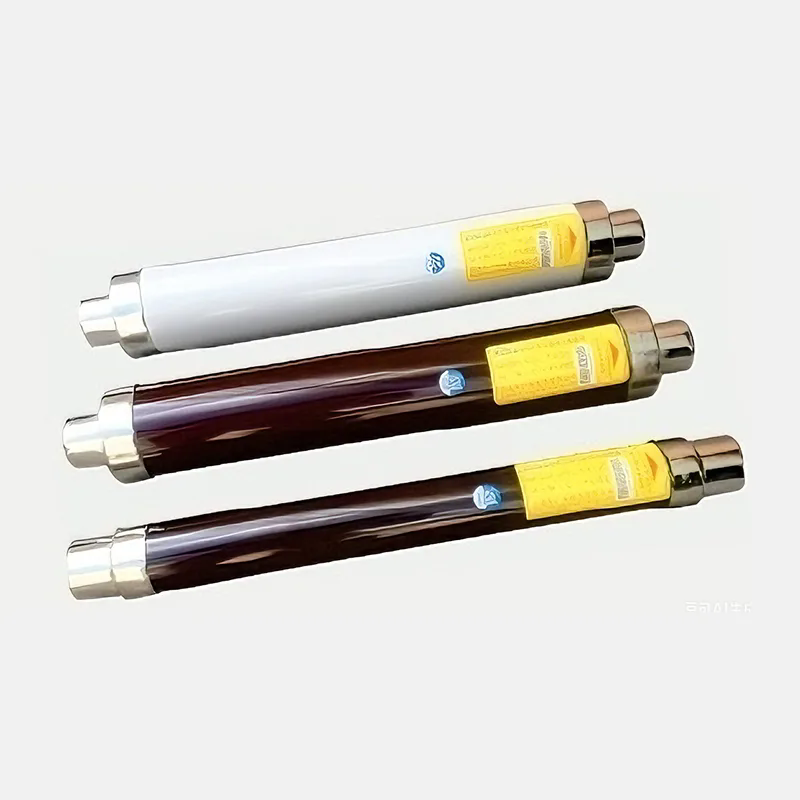

س 5: هل الصمامات ذات الجهد العالي مناسبة لحماية المحولات؟
نعم. تُستخدم عادةً صمامات تحديد التيار ذات الجهد العالي لحماية المحولات وغيرها من المعدات ذات الجهد المتوسط.
س6: كم مرة يجب فحص الصمامات؟
يعتمد تكرار الفحص على ظروف التشغيل، ولكن يجب تضمين الفحوصات الروتينية ضمن برامج الصيانة الوقائية.
تظل الصمامات الكهربائية واحدة من أكثر الطرق فعالية وموثوقية لحماية الأنظمة الكهربائية من الأحمال الزائدة والدوائر القصيرة. تساعد قدرتهم على الاستجابة السريعة لظروف الأعطال على حماية المعدات وتقليل المخاطر التشغيلية وتحسين موثوقية النظام بشكل عام.
من المحولات الصناعية والمفاتيح الكهربائية إلى منشآت الطاقة المتجددة ومنشآت التصنيع المتقدمة، يمكن أن يؤدي اختيار المصهر المناسب إلى إحداث فرق كبير في السلامة والأداء.
شركة Huixing Zhongdian (بكين) الكهربائية المحدودةمتخصصة في حلول الحماية الكهربائية عالية الجودة والمصممة لتلبية المتطلبات الصعبة لأنظمة الطاقة الحديثة. إذا كنت تبحث عن منتجات مصهرات كهربائية موثوقة، أو دعم فني احترافي، أو حلول مخصصة لمشروعك،اتصل بنااليوملمناقشة متطلباتك واكتشاف كيف يمكن لخبرتنا أن تساعد في حماية البنية التحتية الكهربائية لديك وتحسين الكفاءة التشغيلية.
-
