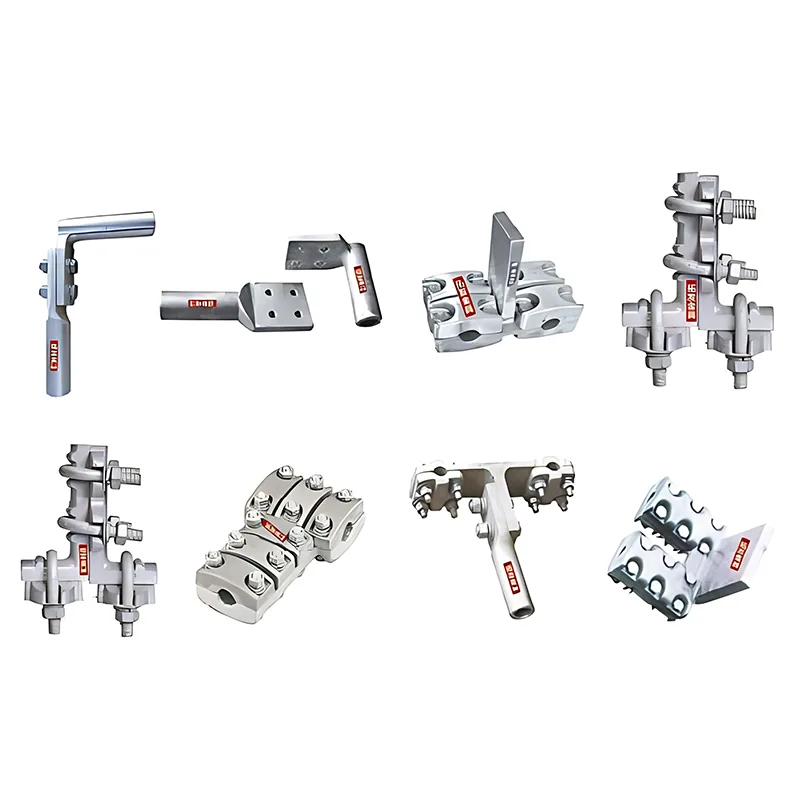

تعتبر تركيبات موصل T لخط النقل مكونات اتصال فرعية أساسية لخطوط الطاقة العلوية وأنظمة بسبار المحطات الفرعية. يتم استخدامها على نطاق واسع لتحويل التيار وتفرع الأسلاك في مشاريع نقل الطاقة. بفضل الأداء الميداني المثبت والتصميم الموحد، فإنها توفر خصائص ميكانيكية مستقرة وموصلية كهربائية ممتازة لشبكات الطاقة ذات الجهد العالي.
تُستخدم تركيبات موصل T لخط النقل هذه بشكل أساسي في الخطوط الهوائية والمحطات الفرعية للاستفادة من الدوائر الفرعية من أشرطة التوصيل الرئيسية في تكوين T، مما يضمن اتصالات موثوقة بين الموصلات الرئيسية والخطوط الفرعية. إنها بمثابة المكونات الرئيسية لتوزيع الطاقة في أنظمة النقل.
متوفر بتصميمات مثبتة بمسامير (نوع L) وتصميمات مضغوطة (نوع Y) لتناسب مجموعة واسعة من المقاطع العرضية للموصل. بالنسبة للموصلات ذات المقطع العرضي الصغير، تتوفر أيضًا مشابك الأخدود المتوازية مع وصلات من النوع U لتلبية متطلبات التفرع المتنوعة.
مناسبة لأنظمة الطاقة 330 كيلو فولت وما فوق، فهي تلبي تمامًا متطلبات التوصيل والعزل لخطوط نقل الجهد العالي.
تنطبق المتطلبات الفنية الصارمة على قوة تثبيت الموصل: يجب ألا تقل قوة القبضة عن 10% من قوة الكسر المحددة للموصل. بالنسبة للمشابك المثبتة بمسامير للموصلات التي يزيد قطرها عن 49 مم، يجب ألا تقل قوة القبضة عن 3%، مما يضمن اتصال ميكانيكي مستقر.
مقاومة التيار المستمر الخاصة بهم ليست أعلى من مقاومة نفس طول الموصل، وارتفاع درجة الحرارة تحت الحمل أقل من ارتفاع الموصل. وهذا يقلل بشكل فعال من فقدان الطاقة ويضمن نقل التيار بكفاءة.
بالنسبة للتطبيقات عند 330 كيلو فولت وما فوق، لا يحدث هالة مرئية عند 1.05 مرة من الحد الأقصى لجهد التشغيل، مما يلبي متطلبات العزل واستقرار المجال الكهربائي في البيئات ذات الجهد العالي.
تستخدم النماذج رموز الحروف القياسية (T للاتصال T، Y لنوع الضغط، L للنوع المثبت بمسامير)، مع أرقام تشير إلى منطقة المقطع العرضي الاسمية للموصل القابل للتطبيق. وهذا يتيح الاختيار السهل والتوافق الواسع.
يتوفر كل من خيارات التثبيت المثبتة بمسامير والضغط، مما يسمح بالاختيار بناءً على حجم الموصل وظروف الموقع. يمكن استخدام التوصيلات من النوع U للموصلات ذات المقطع العرضي الصغير، مما يقلل من صعوبة التثبيت.
باعتبارها أجزاء اتصال فرعية هامة لخطوط النقل، فإن هذه السلسلة من التركيبات توفر أداء ميكانيكي مستقر، معلمات كهربائية متفوقة، وتركيب مرن. إنه حل مثالي لتفرع الخطوط الهوائية وقضبان توصيل المحطات الفرعية من النوع T، مما يدعم التشغيل الآمن والمستقر لأنظمة الطاقة بشكل موثوق.
