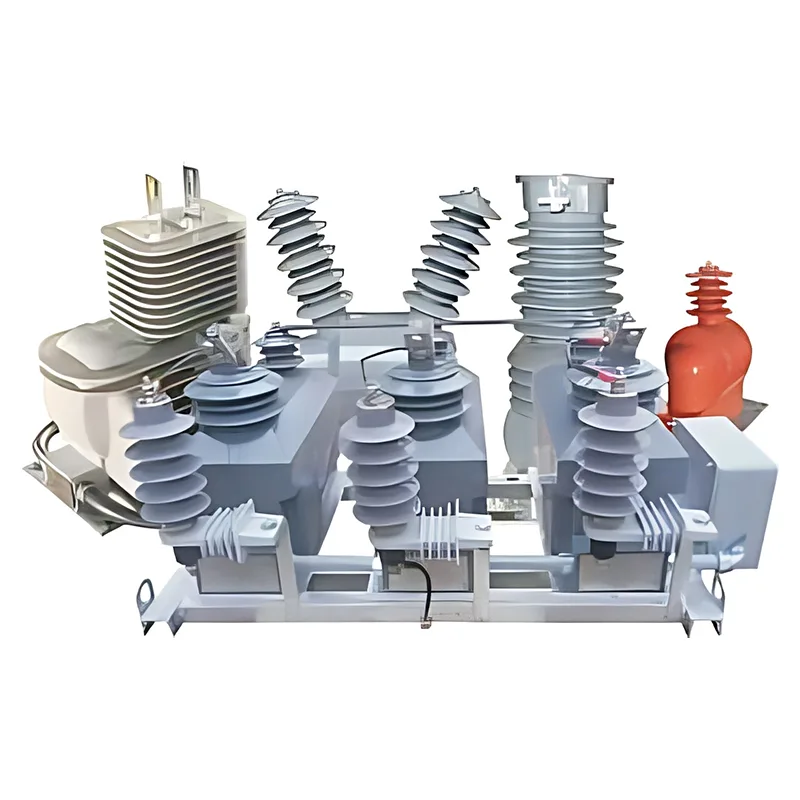

محولات أجهزة الجهد المتوسط

محولات أدوات الجهد المتوسط ​​هي وحدات استشعار وقياس أساسية لأنظمة توزيع الطاقة من 10 إلى 17.5 كيلو فولت. إنها تعمل بدقة على خفض التيارات والفولتية العالية إلى إشارات قياسية منخفضة المستوى لقياس الطاقة ومراقبة النظام والترحيل الوقائي. تعمل بمثابة روابط حيوية بين دوائر الطاقة ذات الجهد العالي وأنظمة التحكم في الجهد المنخفض، وهي تتوافق مع المعايير الدولية وتوفر دعمًا قويًا للبيانات لتشغيل الشبكة بشكل آمن وفعال ومستقر.

التطبيقات الميدانية الأولية

دوائر القياس والحماية في المحطات الفرعية الخارجية

يتم تركيبها في حلقات القياس والحماية لمحطات فرعية خارجية بقدرة 10-17.5 كيلو فولت، وتقوم بجمع إشارات التيار والجهد بشكل متزامن لتلبية متطلبات قياس الطاقة عالية الدقة. متوافقة تمامًا مع IEC 60044-1 وANSI C57.13، فهي تحقق جمع بيانات دقيق ومستقر للغاية لفواتير الطاقة وإدارة تشغيل الشبكة.

دوائر الحماية لخطوط ومعدات التوزيع

يتم تطبيقها على دوائر الحماية لخطوط التوزيع ذات الجهد المتوسط، ومحولات الطاقة وبنوك المكثفات، وتتحمل هذه المحولات تيارًا حراريًا قصير المدى يبلغ 80 بوصة لمدة ثانية واحدة وتيارًا ديناميكيًا مقدرًا يبلغ 2.5 × 80 بوصة. فهي تلتقط إشارات الأعطال بسرعة لدعم الحماية من الحمل الزائد والدوائر القصيرة لمعدات الطاقة.

ملحق للمعدات الكهربائية الخارجية

تم تخصيصها كمكونات متكاملة مطابقة للمفاتيح الخارجية المثبتة على عمود، والوحدات الرئيسية الحلقية ومعدات الطاقة الخارجية الأخرى، وهي مجهزة ببطانات جدارية خارجية من نوع CPE. يتيح هذا الهيكل التشغيل المستقر في الهواء الطلق بدون أغطية حماية إضافية أو هياكل مساعدة.

تركيبات التوزيع المدمجة ذات المساحة المحدودة

مثالية لمحطات التوزيع المدمجة ذات المساحة المحدودة والمحطات الفرعية من النوع الصندوقي، تجمع هذه المحولات المدمجة من النوع المصبوب بين 3CT و3PT في وحدة واحدة لتقليل مساحة التثبيت بشكل كبير. بفضل مستوى العزل الطرفي 600 فولت، فإنها تتلاءم تمامًا مع تخطيطات معدات الطاقة ذات الكثافة السكانية العالية.

مزايا تقنية مقنعة

تتميز محولات الأجهزة ذات الجهد المتوسط ​​بخمس نقاط قوة تقنية بارزة، مما يجعلها منتجات مثالية لشبكات التوزيع الحديثة ذات الجهد المتوسط:

التصميم المتكامل يوفر المساحة ويقلل التكاليف

يمنع الهيكل المصبوب الشامل الذي يدمج 3CT و3PT التثبيت المنفصل لمحولات التيار والجهد. فهو يقلل بشكل فعال من مساحة التثبيت، ويبسط الأسلاك في الموقع ويقلل من تكاليف بناء المشروع الإجمالية.

قدرة فائقة على التكيف في الهواء الطلق وموثوقية تشغيلية

بفضل اعتمادها على عزل راتينج مصبوب عالي الأداء بمستوى عزل يبلغ 17.5/38/95 كيلو فولت، فإنها توفر مقاومة ممتازة للطقس ومناسبة للتركيب الخارجي المباشر. يمكنها تحمل التأثيرات الحرارية والكهروديناميكية الشديدة الناتجة عن الدوائر القصيرة، وتتميز بمعدل فشل منخفض للغاية على المدى الطويل.

سعة التحميل الزائد الاستثنائية لظروف التشغيل المعقدة

إنها تدعم التشغيل المستمر عند 120% من التيار المقدر (1.2 بوصة)، ويمكن أن تعمل تحت 130% ~ 150% من الحمل الزائد للتيار المقنن لمدة تصل إلى 8 ساعات. قدرة ممتازة على التكيف مع التحميل الزائد تلبي متطلبات تقلبات الحمل المتكررة لشبكات التوزيع الحديثة.

الموثوقية المزدوجة لوظائف القياس والحماية

مع عامل أمان الجهاز FS=5 وجهد اللف الثانوي المستقر 3kVef، فإنها تضمن نقل الإشارة بدقة. إنها تلبي معايير الدقة العالية لقياس الطاقة وإخراج إشارات تعثر موثوقة لأجهزة الحماية. متوافقة تمامًا مع IEC 61869-1 وIEC 61869-4، وتتميز بتوافق واسع مع مرافق الشبكة العالمية.

سهولة التركيب، صيانة منخفضة، عمر خدمة طويل

لا يتطلب تصميمها المدمج الذي تمت معايرته مسبقًا أي عمليات تشغيل معقدة في الموقع، كما يسمح بالتركيب في الهواء الطلق دون حماية إضافية. يوفر غلاف الراتنج المصبوب أداءً ممتازًا في مقاومة الرطوبة والغبار ومقاوم للشيخوخة، ولا يتطلب أي صيانة روتينية تقريبًا. لا يلزم سوى إجراء عمليات فحص بصرية منتظمة لضمان التشغيل المستقر على المدى الطويل، مما يوفر عملية عالية وفعالية من حيث التكلفة.
