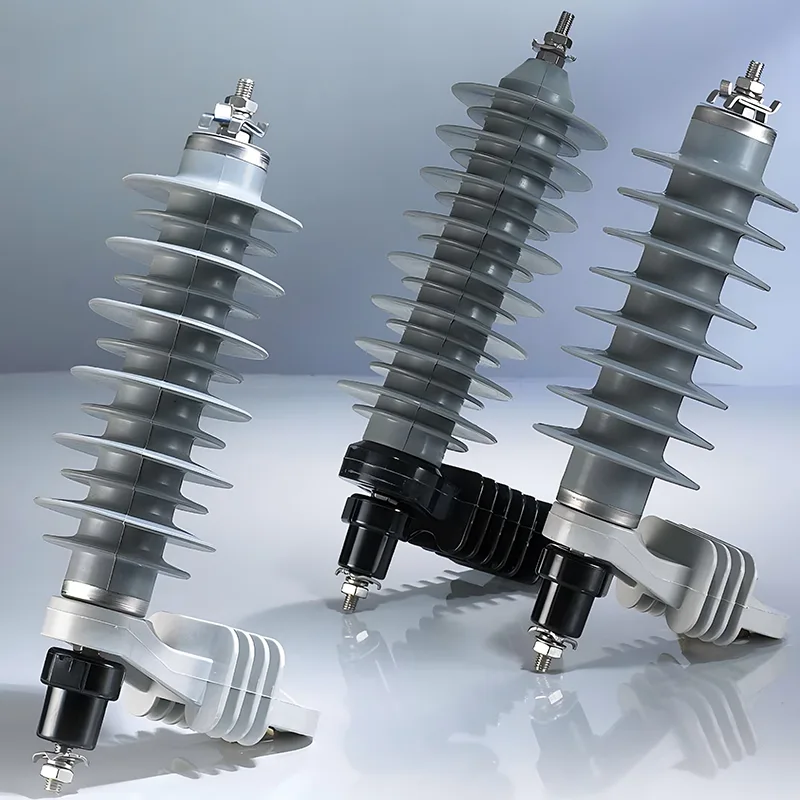

تعتبر مانعات الصواعق ذات الجهد المتوسط مكونات وقائية حيوية لأنظمة توزيع الطاقة بقدرة 10-35 كيلو فولت، وهي مصممة خصيصًا لحماية المنشآت الكهربائية من الجهد الزائد العابر الخطير الناتج عن ضربات البرق وإجراءات التبديل. وباعتبارها خط الدفاع الأول لشبكات الطاقة ذات الجهد المتوسط، فإنها تمنع فشل المعدات، وتقلل من انقطاع التيار الكهربائي وتضمن التشغيل المستقر لشبكات التوزيع الحضرية والريفية.
يتم تركيب مانعات الصواعق ذات الجهد المتوسط على الخطوط الرئيسية والخطوط الفرعية وزوايا الخطوط لشبكات التوزيع العلوية بجهد 10-35 كيلو فولت، وتعمل بشكل فعال على منع الجهد الزائد اللحظي الناجم عن البرق. إنها تتجنب انهيار عزل الخطوط وتلف المعدات، مما يضمن توصيل الطاقة المستمر على طول طرق النقل الرئيسية.
يتم تركيبها عند أطراف المدخل والمخرج للمرافق الأساسية بما في ذلك محولات التوزيع ذات الجهد المتوسط، والمفاتيح الكهربائية، ونهايات الكابلات، وتمتص هذه الموانع الطاقة من كل من الجهد الزائد والتبديل والبرق، وتشكل درعًا واقيًا قويًا لمعدات الطاقة الرئيسية.
تُستخدم في أقسام قضبان التوصيل والدوائر الثانوية لمحولات الأجهزة وأجهزة تعويض الطاقة التفاعلية في المحطات الفرعية 10-35 كيلو فولت، وتعمل بشكل ثابت تحت جهد التشغيل المقدر وتتجنب حدوث ضرر دائم لأجهزة القياس والتحكم الدقيقة داخل المحطات الفرعية.
إنها مثالية لحماية المعدات المثبتة على الأعمدة الخارجية ونقاط الاتصال بين الكابلات والخطوط الهوائية في شبكات التوزيع الحضرية والريفية. وبفضل مقاومتها الممتازة للطقس، فإنها تؤدي أداءً موثوقًا به في الظروف الخارجية القاسية وتوفر حماية كاملة النطاق من الجهد الزائد لمواقع توزيع الطاقة المتفرقة.
تتميز مانعات التيار الكهربائي ذات الجهد المتوسط بأربع خصائص أساسية متفوقة، مما يجعلها حلاً مثاليًا للحماية من الجهد الزائد:
تم تصميمها باستخدام نوى أكسيد الزنك المتقدمة الخالية من الفجوات، وتتميز بخصائص فولت أمبير غير خطية رائعة. إنها تحافظ على تيار تسرب منخفض للغاية داخل نطاقات ميكرو أمبير إلى ميلي أمبير تحت جهد التشغيل العادي. عندما ينشأ الجهد الزائد، تنخفض مقاومتها على الفور لتفريغ الطاقة الفائضة بسرعة وتحقيق الحماية السريعة.
يتم تزويدها بمركب مطاط السيليكون أو أغلفة البورسلين، فهي تتمتع بقدرة إغلاق ممتازة لمقاومة البيئات القاسية مثل الرطوبة العالية والتلوث الشديد. تتوافق الفولتية المقدرة الخاصة بها بشكل مثالي مع أنظمة الطاقة ذات الجهد المتوسط، مما يتيح التركيب السهل والمرن.
نظرًا لبنيتها البسيطة وخفيفة الوزن، فإن مانعات الصواعق ذات الجهد المتوسط لا تحتاج إلى صيانة يومية معقدة، بل تحتاج فقط إلى عمليات فحص بصرية روتينية. يمكن استبدال المنتجات المعيبة بسرعة، مما يقلل بشكل كبير من عبء أعمال الصيانة وتكاليف التشغيل خلال فترة الخدمة بأكملها.
يختلف عن مانعات الصواعق التقليدية، فإن الهيكل الخالي من الفجوات يستبعد الأخطاء الشائعة مثل تقادم الفجوة وفشل العزل، مما يعزز بشكل كبير استقرار الحماية ويطيل عمر الخدمة. إنها تتطابق بشكل جيد مع أجهزة شبكة التوزيع الأخرى وترفع بشكل فعال مستوى العزل العام لشبكة الطاقة بأكملها.
|
نوع وزارة الزراعة |
تم تقييم وزارة الزراعة |
MCOV |
1/10μs شديد الانحدار |
برق بقوة 8/20 ميكروثانية |
التبديل 30/60μs |
2 مللي ثانية مستطيلة |
ارتفاع 4/10 ميكروثانية |
|
كيلو فولت (rms) |
كيلو فولت |
A |
كا |
||||
|
YH5W-3 |
3 |
2.55 |
11.3 |
9 |
8.90 |
150 |
65 |
|
YH5W-6 |
6 |
5.10 |
22.6 |
18 |
16.8 |
150 |
65 |
|
YH5W-9 |
9 |
7.65 |
33.7 |
27 |
23.8 |
150 |
65 |
|
YH5W-10 |
10 |
8.40 |
36.0 |
30 |
26.4 |
150 |
65 |
|
YH5W-11 |
11 |
9.40 |
40.0 |
33 |
30.0 |
150 |
65 |
|
YH5W-12 |
12 |
10.2 |
42.2 |
36 |
31.7 |
150 |
65 |
|
YH5W-15 |
15 |
12.7 |
51.0 |
45 |
38.5 |
150 |
65 |
|
YH5W-18 |
18 |
15.3 |
61.5 |
54 |
46.5 |
150 |
65 |
|
YH5W-21 |
21 |
17.0 |
71.8 |
63 |
54.5 |
150 |
65 |
|
YH5W-24 |
24 |
19.5 |
82.0 |
72 |
62.6 |
150 |
65 |
|
YH5W-27 |
27 |
22.0 |
92.0 |
81 |
69.8 |
150 |
65 |
|
YH5W-30 |
30 |
24.4 |
102 |
90 |
79.0 |
150 |
65 |
|
YH5W-33 |
33 |
27.5 |
112 |
99 |
86.7 |
150 |
65 |
|
YH5W-36 |
36 |
29.0 |
117 |
103 |
92.4 |
150 |
65 |
|
YH5W-39 |
39 |
31.5 |
123 |
108 |
94.0 |
150 |
65 |
|
YH5W-42 |
42 |
34.0 |
126 |
111 |
101 |
150 |
65 |
|
YH5W-45 |
45 |
36.5 |
128 |
119 |
105 |
150 |
65 |
|
YH5W-48 |
48 |
39.0 |
139 |
127 |
110 |
150 |
65 |
|
YH5W-51 |
51 |
40.8 |
151 |
134 |
115 |
150 |
65 |
|
YH5W-54 |
54 |
42.0 |
160 |
143 |
119 |
150 |
65 |
|
YH5W-60 |
60 |
48.0 |
178 |
159 |
132 |
150 |
65 |
|
YH5W-66 |
66 |
53.0 |
196 |
175 |
145 |
150 |
65 |
|
YH5W-69 |
69 |
55.2 |
205 |
183 |
152 |
150 |
65 |
