هويكسينجتوفر حلول معدات الطاقة لأنظمة النقل والتوزيع، بما في ذلكقواطع دوائر الجهد العاليمصممة للمحطات الفرعية الخارجية ومشاريع الطاقة ذات الجهد العالي. باستخدام تصميم قاطع دائرة الغاز SF₆ ذو الخزان الميت مع تقنية التبريد القوسي المزدوج، يساعد هذا الجهاز في التحكم في الدوائر الكهربائية، ومقاطعة أعطال الدائرة القصيرة، ودعم تشغيل الشبكة بشكل موثوق. إن فهم مبادئ العمل والمواصفات الفنية ومعايير الاختيار يمكّن المرافق ومقاولي EPC ومستخدمي الطاقة الصناعية من اتخاذ قرارات شراء مستنيرة.
يعتبر قاطع الدائرة الكهربائية ذو الجهد العالي أحد أجهزة الحماية الأساسية في أنظمة الطاقة الكهربائية الحديثة. يقوم بتبديل الدوائر أثناء التشغيل العادي ويقاطع تيارات الأعطال عند حدوث ظروف كهربائية غير طبيعية. تغطي مجموعة قواطع الدائرة ذات الجهد العالي للغاز SF₆ ذات الخزان الميت من Huixing مستويات الجهد المقدرة من 40.5 كيلو فولت إلى 245 كيلو فولت، مع خيارات تيار كسر الدائرة القصيرة المقدرة تتراوح من 25 كيلو أمبير إلى 63 كيلو أمبير. يجمع تصميم التبريد القوسي المزدوج بين الطاقة الذاتية ومبادئ النوع المنتفخ لدعم الانقطاع الموثوق به في ظل ظروف الأعطال المختلفة. يشرح هذا الدليل آلية التشغيل والمزايا الرئيسية والتطبيقات والمعلمات الفنية واعتبارات الاختيار وممارسات الصيانة التي يجب أن يفهمها مهندسو الكهرباء ومشتري المشاريع قبل اختيار قاطع الدائرة الكهربائية.
قاطع الدائرة الكهربائية ذات الجهد العالي عبارة عن جهاز تحويل وحماية مصمم لإنشاء وحمل ومقاطعة التيار الكهربائي في أنظمة الطاقة ذات الجهد العالي. على عكس المفتاح التقليدي، يجب أن يكون قادرًا على مقاطعة تيارات العطل التي قد تصل إلى مستويات عالية للغاية أثناء الدوائر القصيرة.
عند حدوث خطأ، يكتشف نظام الحماية الظروف الكهربائية غير الطبيعية ويرسل أمرًا بالفصل إلى قاطع الدائرة. تعمل آلية التشغيل الخاصة بها على فصل نقاط الاتصال، ويقوم نظام التبريد بالقوس الكهربائي بإطفاء القوس الكهربائي المتكون أثناء الانقطاع. تعمل هذه العملية على عزل الدائرة المتأثرة وتساعد على الحد من تلف المحولات وخطوط النقل وقضبان التوصيل وغيرها من المعدات المتصلة.

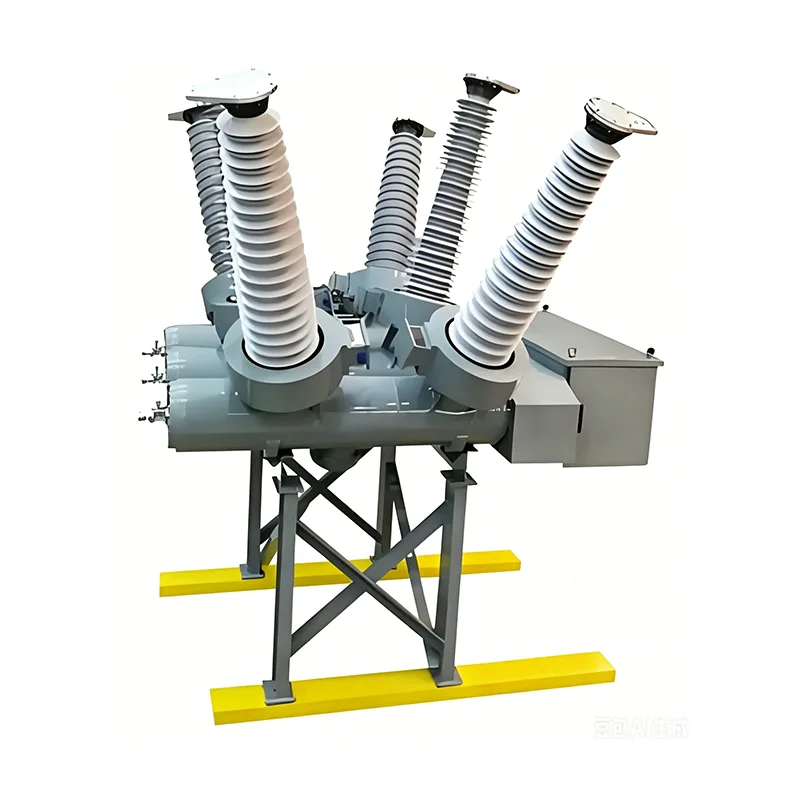

يستخدم حل Huixing المميز أقاطع دائرة الغاز SF₆ للخزان الميت. في تصميم الخزان الخامل، يتم وضع مجموعة القاطع داخل حاوية معدنية مؤرضة. يعمل غاز SF₆ كوسيلة عازلة ومخمدة للقوس الكهربائي في تصميم المنتج المحدد.
بالنسبة لمرافق الطاقة ومشاريع الهندسة الصناعية، يعد اختيار قاطع الدائرة الصحيح أمرًا ضروريًا لتحقيق حماية موثوقة من الأخطاء، ومرونة تشغيلية، وأداء منسق للنظام الكهربائي.
تعرف على المزيد حول قاطع الدائرة الكهربائية ذو الجهد العالي من Huixing والتكوينات الفنية المتاحة له.
تجمع عملية التشغيل بين إشارات الحماية الكهربائية ونظام الدفع الميكانيكي وآلية إطفاء القوس. يجب أن يستجيب كل جزء بشكل صحيح للتأكد من أن قاطع الدائرة يقطع التيار بأمان.
أثناء التشغيل العادي، تظل نقاط اتصال قاطع الدائرة مغلقة، مما يسمح للتيار بالتدفق عبر الدائرة. يجب أن تحمل المعدات تيارها المقنن المحدد دون تجاوز حدود ارتفاع درجة الحرارة والتشغيل المطبقة.
تقوم المرحلات الواقية بمراقبة المعلمات الكهربائية مثل التيار والجهد. عندما تفي دائرة كهربائية قصيرة أو أي حالة غير طبيعية أخرى بمعايير الحماية التي تم تكوينها، يرسل المرحل إشارة رحلة إلى آلية التحكم في قاطع الدائرة.
بعد تلقي أمر الرحلة، تقوم آلية التشغيل بفصل جهات الاتصال. ويتشكل بينهما قوس كهربائي بسبب استمرار التيار خلال الوسط المتأين لفترة قصيرة. يجب أن يتحكم قاطع الدائرة في هذا القوس ويطفئه بشكل فعال.
يستخدم منتج Huixing أسلوب التبريد المزدوج الذي يجمع بين الطاقة الذاتية ومبادئ النوع المنتفخ. في ظل الظروف الحالية ذات الدائرة القصيرة الأعلى، تساعد الحرارة المولدة بالقوس على توسيع غاز SF₆ وإنشاء تدفق غاز عالي السرعة. في ظل ظروف تيار الصدع المنخفضة، يولد الضغط الميكانيكي نفاثة غازية اتجاهية لتبريد منطقة القوس.
بمجرد إطفاء القوس، يجب أن تستعيد الفجوة بين نقاط الاتصال قوة عازلة كافية لتحمل جهد الاسترداد العابر. يساعد هذا على منع إعادة إشعال القوس ويدعم عزل الأخطاء بنجاح.
بالنسبة لمشاريع النقل والتحويل الخارجية، يؤثر أداء قاطع الدائرة على سلامة النظام وتخطيط الصيانة وتكاليف التشغيل على المدى الطويل. تشمل المزايا الرئيسية لقاطع الدائرة SF₆ للخزان الميت المحدد بشكل مناسب ما يلي.
تعتمد هذه الفوائد على الهندسة الصحيحة والتركيب والتشغيل والصيانة. يجب دائمًا اختيار قاطع الدائرة وفقًا لدراسة الشبكة الفعلية ومعايير المشروع المعمول بها بدلاً من وصف المنتج العام وحده.
تُستخدم قواطع الدائرة ذات الجهد العالي عندما تتطلب الشبكات الكهربائية تبديلاً متحكمًا وانقطاعًا موثوقًا لتيارات الأعطال. إن نماذج SF₆ ذات الخزان الميت من Huixing مخصصة في المقام الأول للمحطات الفرعية الخارجية ومشاريع نقل وتحويل الطاقة.
تستخدم المحطات الفرعية قواطع الدائرة للتحكم في وحدات التغذية الواردة والصادرة، ودوائر المحولات، وأقسام قضبان التوصيل. فهي تساعد في عزل الأخطاء مع السماح للأجزاء غير المتأثرة من الشبكة بالبقاء في الخدمة عندما يسمح نظام الحماية والتبديل بذلك.
قد تتطلب المنشآت الصناعية الكبيرة والمجمعات الصناعية توصيلات عالية الجهد لدعم معدات الإنتاج والمحركات الكبيرة ومحولات التوزيع. توفر قواطع الدائرة المصنفة بشكل صحيح طبقة مهمة من الحماية لهذه التركيبات الكهربائية.
تتطلب مشاريع الطاقة الشمسية وطاقة الرياح معدات التبديل والحماية بين مرافق التوليد وأنظمة التجميع والمحولات ونقطة اتصال الشبكة. يجب أن يأخذ اختيار قاطع الدائرة في الاعتبار مستوى جهد المشروع، ومساهمة تيار العطل، وتنسيق الحماية، وظروف التشغيل.
مع قيام المرافق بتوسيع المحطات الفرعية أو استبدال المعدات القديمة، يجب أن تكون قواطع الدائرة الجديدة متوافقة مع التصنيفات الكهربائية للشبكة الحالية والتخطيط المادي ودوائر التحكم ونظام الحماية.
بالنسبة لكل تطبيق، يجب على المهندسين التحقق مما إذا كان النموذج المختار يلبي مستوى خطأ المشروع، ومتطلبات العزل، وواجبات التبديل، والظروف البيئية.
يجب على مهندسي الكهرباء تقييم أكثر من الجهد المقنن عند مقارنة قواطع الدائرة ذات الجهد العالي. قدرة القطع، والتيار المستمر، ومستويات تحمل العزل، وأوقات التشغيل، والتحمل الميكانيكي، ومتطلبات التحكم كلها تؤثر على الملاءمة.
| المعلمة الفنية | معلومات المنتج هويكسينج | لماذا يهم؟ |
|---|---|---|
| نطاق الجهد المقنن | 40.5-245 كيلو فولت | يجب أن يتطابق مع فئة جهد النظام ومتطلبات تنسيق العزل. |
| النطاق الحالي المقدر | 1,600-4,000 أمبير، حسب الطراز | يحدد القدرة المحددة على حمل التيار المستمر. |
| تصنيف كسر ماس كهربائى الحالي | 25-63 كيلو أمبير، حسب الطراز | يجب أن يكون كافيًا لتيار الدائرة القصيرة المحتمل عند نقطة التثبيت. |
| التردد المقدر | 50/60 هرتز | يجب أن تتوافق مع تردد نظام الطاقة. |
| تردد الطاقة يتحمل الجهد | تعتمد على النموذج؛ تشمل القيم المنشورة 140 كيلو فولت ومستويات أعلى | يدعم تقييم أداء العزل في ظل ظروف الاختبار المحددة. |
| دفعة البرق تحمل الجهد | تعتمد على النموذج؛ تتراوح القيم المنشورة من 325 كيلو فولت إلى 1050 كيلو فولت | يشير إلى القدرة المحددة لنظام العزل على تحمل الجهد الزائد النبضي. |
| التحمل الميكانيكي | 6,000 دورة تشغيل مدرجة | يساعد على تقييم عمر التشغيل الميكانيكي في ظل ظروف الاختبار المحددة. |
| وقت الافتتاح | 30 مللي ثانية أو أقل، كما تم نشره | يؤثر على الحماية وأداء التبديل ضمن تسلسل الانقطاع الكامل. |
| وقت الاستراحة | 60 مللي ثانية أو أقل، كما تم نشره | يشير إلى الوقت اللازم لمقاطعة التيار في ظل الظروف المحددة. |
| المعايير المعمول بها | تم إدراج GB/T 1984 وIEC 62271-100 | يوفر أساسًا لمراجعة اختبار المنتج ومتطلبات الامتثال. |
ملاحظة اختيارية مهمة:تلخص القيم المذكورة أعلاه صفحة المنتج ولا تمثل جدول تقييم كامل لكل طراز على حدة. تختلف التقييمات الفردية حسب فئة الجهد والتكوين. يجب على المشترين طلب أحدث ورقة بيانات فنية وتأكيد كل قيمة مطلوبة للطراز الدقيق قبل الموافقة على الشراء.
يتطلب اختيار قاطع دائرة الجهد العالي التنسيق بين فريق التصميم الكهربائي ومورد المعدات ومقاول المشروع ومرافق التشغيل. توفر القائمة المرجعية التالية نقطة انطلاق عملية.
تقدم Huixing تكوينات المنتج لمختلف متطلبات الجهد والتيار، مع التخصيص المتاح لظروف مشروع معينة. يجب على المهندسين تقديم مواصفات الشبكة ومتطلبات المشروع للتأكد من أن قاطع الدائرة المقترح يطابق التطبيق الفعلي.
حتى قاطع الدائرة المصمم جيدًا يتطلب برنامج فحص وصيانة مناسب. يجب أن يتبع تكرار ونطاق الصيانة تعليمات الشركة المصنعة واللوائح المعمول بها وتاريخ التشغيل وتقييم مخاطر الموقع.
قد تشمل أنشطة الصيانة الهامة ما يلي:
SF₆ هو أحد غازات الدفيئة القوية. يجب أن يتبع التعامل مع الغاز ومنع التسرب والاسترداد والتخلص منه اللوائح البيئية المعمول بها وإجراءات الشركة المصنعة. يجب إجراء أي صيانة تتضمن معدات عالية الجهد أو الغاز المضغوط بواسطة موظفين مؤهلين باستخدام إجراءات السلامة المعتمدة.
تساعد استراتيجية الصيانة الاستباقية على تحديد المشكلات الناشئة قبل أن تؤثر على توفر المعدات وتدعم تخطيط دورة الحياة الأكثر قابلية للتنبؤ.
وتتمثل وظيفتها الرئيسية في تبديل الدوائر الكهربائية ومقاطعة تيارات الأعطال عندما يطلب ذلك نظام الحماية. فهو يساعد على عزل الأخطاء وحماية الأجهزة المتصلة من عواقب الظروف الكهربائية غير الطبيعية.
تسرد Huixing خيارات الجهد المقنن من 40.5 كيلو فولت إلى 245 كيلو فولت لمحفظة قواطع الدائرة الغازية SF₆ ذات الخزان الميت. تعتمد التقييمات الدقيقة والمعايير الفنية المرتبطة بها على النموذج المحدد.
يتمتع SF₆ بخصائص عازلة قوية وتبريد القوس الكهربائي، مما يجعله مناسبًا لبعض تصميمات انقطاع الجهد العالي. نظرًا لأنه أيضًا أحد غازات الدفيئة القوية، فإن الختم الفعال ومراقبة التسرب والاسترداد والتعامل المسؤول أمر مهم.
يشير التيار المقدر إلى التيار الذي تم تصميم قاطع الدائرة لتحمله بشكل مستمر في ظل ظروف محددة. يشير تيار كسر الدائرة القصيرة المقدر إلى مستوى خطأ التيار الذي تم تصميمه لمقاطعته في ظل ظروف اختبار محددة. يجب أن يفي كلا التصنيفين بمتطلبات النظام.
استخدم تيار الدائرة القصيرة المحتمل المحسوب لنقطة التثبيت، ثم تحقق من التصنيف المطلوب وظروف النظام المطبقة مع فريق التصميم الكهربائي. يجب أن تكون سعة القطع المحددة كافية لمستوى خطأ الشبكة وواجبات التبديل المحددة.
تشير Huixing إلى أن الإنتاج المخصص متاح لبعض المتطلبات الهندسية، بما في ذلك المعلمات الكهربائية الخاصة والظروف البيئية الصعبة. توفير الجهد المطلوب والتيار وقدرة القطع وظروف الموقع ووثائق المشروع لتأكيد الجدوى.
تسرد صفحة منتج Huixing GB/T 1984 وIEC 62271-100. يجب على المشترين التأكد من الإصدار المعمول به، ووثائق اختبار النوع المطلوبة، واللوائح المحلية، وأي معايير إضافية خاصة بالمشروع قبل تقديم الطلب.
يعد قاطع الدائرة الكهربائية ذو الجهد العالي مكونًا مهمًا في أنظمة نقل وتوزيع الطاقة، حيث يدعم عمليات التبديل العادية والانقطاع السريع للأخطاء. عند اختيار المعدات، يجب على المهندسين تقييم الجهد المقنن، والتيار المستمر، وقدرة كسر الدائرة القصيرة، ومستويات تحمل العزل، وأداء التشغيل، والظروف البيئية، ومتطلبات الصيانة كمجموعة متكاملة من المعايير. توفر مجموعة قواطع دوائر الغاز SF₆ ذات الخزان الميت من Huixing، التي تغطي فئات جهد 40.5-245 كيلو فولت وتتضمن تقنية التبريد بالقوس المزدوج، خيارات للمحطات الفرعية الخارجية وأنظمة الطاقة الصناعية ووصلات الطاقة المتجددة ومشاريع شبكات النقل. لتحديد التكوين المناسب لتطبيقك، استكشف حلول قواطع دوائر الجهد العالي من Huixing واتصل بنالمناقشة المواصفات الفنية الخاصة بك، وطلب الوثائق الخاصة بالطراز، والحصول على عرض أسعار مخصص لمشروع الطاقة الخاص بك.
