ملخص المقال: A قاطع دائرة الجهد العاليهو جهاز حماية بالغ الأهمية يستخدم للتحكم في الدوائر الكهربائية ومقاطعة تيارات الأعطال الخطيرة في أنظمة النقل والتوزيع.هويكسينجتوفر قواطع دائرة غاز SF₆ ذات خزان ميت مصممة للمحطات الفرعية الخارجية، وتغطي الفولتية المقدرة من 40.5 كيلو فولت إلى 245 كيلو فولت، والتيارات المقدرة من 1600 أمبير إلى 4000 أمبير، وتيارات قطع الدائرة القصيرة من 25 كيلو أمبير إلى 63 كيلو أمبير. تشرح هذه المقالة مبدأ العمل والميزات التقنية وسيناريوهات التطبيق ومعايير الاختيار ومعايير الأداء الرئيسية.
جدول المحتويات
- ما هو قواطع دوائر الجهد العالي؟
- لماذا هو مهم لحماية نظام الطاقة؟
- كيف يعمل قاطع الدائرة؟
- ما هي الميزات التقنية التي يجب على المهندسين مراعاتها؟
- أين يتم استخدام قواطع دوائر الجهد العالي؟
- المعلمات التقنية الرئيسية
- كيف يجب عليك اختيار النموذج الصحيح؟
- الأسئلة المتداولة
- احصل على حل لقواطع دوائر الجهد العالي
ما هو قواطع دوائر الجهد العالي؟
قاطع الدائرة الكهربائية ذو الجهد العالي عبارة عن جهاز تبديل وحماية مصمم للتحكم في الدوائر الكهربائية في ظل ظروف التشغيل العادية وقطع التيار بسرعة عند حدوث خطأ. على عكس معدات الحماية ذات الجهد المنخفض العادية، يجب أن تتعامل قواطع الجهد العالي بأمان مع الطاقة الكهربائية الأعلى بكثير، وضغوط العزل، وتيارات الدائرة القصيرة.

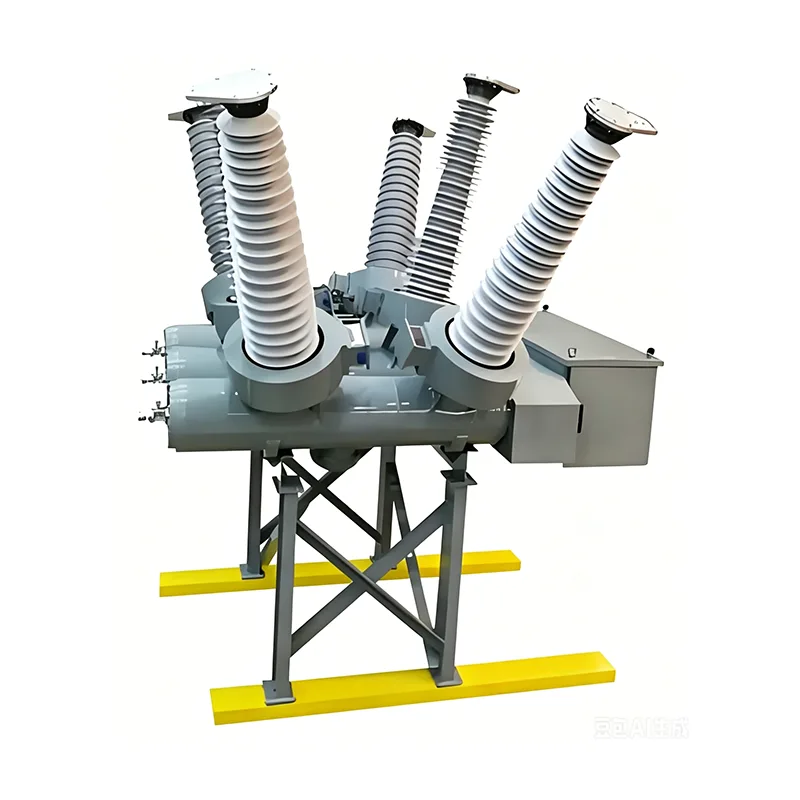

بالنسبة للمحطات الفرعية الخارجية ومشاريع نقل الطاقة، تُستخدم قواطع دوائر الغاز SF₆ ذات الخزان الميت على نطاق واسع لأنها تجمع بين العزل الكهربائي، والقدرة على تبريد القوس، وأداء التبديل الميكانيكي، والقدرة على التكيف البيئي الخارجي في نظام هندسي واحد.
وفقًا لمواصفات منتج Huixing المنشورة، فإن تصميم الخزان الميت يغطي الفولتية القصوى المقدرة من 40.5kV إلى 245kV، والتيارات المقدرة من 1600A إلى 4000A، وتيارات انقطاع الدائرة القصيرة المقدرة من 25kA إلى 63kA. تم تصميم المنتج وفقًا لمتطلبات GB/T 1984 وIEC 62271-100.
لماذا هو مهم لحماية نظام الطاقة؟
يجب أن تستمر شبكات نقل وتوزيع الطاقة في العمل بشكل موثوق على الرغم من تغير الأحمال، وتبديل الأحداث، والظروف البيئية، والأعطال الكهربائية غير المتوقعة. عند حدوث دائرة كهربائية قصيرة، يمكن أن يرتفع التيار الناتج بسرعة ويسبب ضغطًا حراريًا وكهروديناميكيًا شديدًا على المحولات وقضبان التوصيل والكابلات والمولدات وغيرها من المعدات.
يساعد قاطع الدائرة ذات الجهد العالي الذي تم اختياره بشكل صحيح على عزل القسم المتأثر قبل أن يتسبب العطل في تلف النظام على نطاق أوسع. وتشمل وظائفها الرئيسية ما يلي:
- فتح وإغلاق الدوائر أثناء التشغيل العادي.
- مقاطعة ماس كهربائى والتيارات خطأ.
- عزل الأجزاء المعيبة من شبكة الكهرباء.
- دعم حماية التتابع وأنظمة التبديل الآلي.
- المحافظة على العزل الكهربائي المطلوب بعد انقطاعه.
- توفير أداء تحويل موثوق به خلال دورات التشغيل المتكررة.
لهذا السبب، يجب أن يعتمد اختيار الكسارة ليس فقط على تقديرات الجهد والتيار، ولكن أيضًا على قدرة الكسر، ومستوى العزل، وتسلسل التشغيل، والتحمل الميكانيكي، والظروف البيئية، والمتطلبات الخاصة بالمشروع.
كيف يعمل قاطع الدائرة؟
تتضمن عملية التشغيل الأساسية ثلاث مراحل: اكتشاف أو تلقي أمر الرحلة، وفصل نقاط الاتصال ميكانيكيًا، وإطفاء القوس الكهربائي الناتج أثناء فصل نقاط الاتصال.
في قاطع الغاز SF₆، يوفر الغاز كلاً من وظائف العزل والتبريد القوسي. عندما تنفصل نقاط الاتصال أثناء انقطاع الخطأ، يتشكل قوس كهربائي بينهما. يستخدم القاطع آلية تدفق الغاز الهندسية لتبريد القوس وإزالة تأينه بحيث يمكن مقاطعة التيار بأمان.
تقنية تبريد القوس المزدوج
يجمع منتج Huixing بين الطاقة الذاتية ومبادئ التبريد القوسي من النوع المنتفخ. في ظل الظروف الحالية ذات الدائرة القصيرة العالية، تساهم الحرارة الناتجة عن القوس في التمدد السريع لغاز SF₆، مما يخلق تدفق غاز عالي السرعة لانقراض القوس. في ظل ظروف تيار الدائرة القصيرة المنخفضة، ينتج الضغط الميكانيكي تدفقًا غازيًا عالي الضغط اتجاهيًا لتبريد القوس وتقليل احتمالية إعادة الاشتعال.
يسمح مبدأ التشغيل المزدوج هذا للقاطع بمعالجة ظروف تيار العطل المختلفة مع الحفاظ على أداء الانقطاع المتحكم فيه.
ما هي الميزات التقنية التي يجب على المهندسين مراعاتها؟
عند تقييم قاطع دائرة الجهد العالي، يحتاج المهندسون عادةً إلى فحص الخصائص الكهربائية والميكانيكية والبيئية والصيانة معًا.
1. الجهد العريض والتغطية الحالية
يمتد نطاق Huixing المنشور من 40.5kV إلى 245kV في الجهد الأقصى المقدر ومن 1600A إلى 4000A في التيار المقنن. يسمح هذا النطاق للمعدات بخدمة تطبيقات النقل والمحطات الفرعية المختلفة في الهواء الطلق.
2. قدرة عالية على كسر الدائرة القصيرة
يصل نطاق تيار كسر الدائرة القصيرة المنشور إلى 25 كيلو أمبير إلى 63 كيلو أمبير. يجب دائمًا أن تكون قدرة القطع المطلوبة مطابقة لتيار العطل المحتمل للتركيب.
3. أداء التبديل السريع
وفقًا للمواصفات المنشورة، فإن وقت الكسر هو ≥60 مللي ثانية، ووقت الفتح هو ≥30 مللي ثانية، ووقت الإغلاق هو ≥100 مللي ثانية. تعتبر هذه الخصائص مهمة عندما يتطلب الأمر عزل الأخطاء بسرعة والحماية المنسقة.
4. التحمل الميكانيكي
العمر الميكانيكي المحدد هو 6000 عملية. يعد التحمل الميكانيكي ذا أهمية خاصة للمحطات الفرعية حيث يعد تبديل التردد والموثوقية التشغيلية طويلة المدى من اعتبارات الشراء المهمة.
5. القدرة على التكيف البيئي
قد تواجه معدات الطاقة الخارجية رطوبة عالية، وارتفاعًا مرتفعًا، وبيئات مسببة للتآكل، وتغيرًا في درجات الحرارة، وغيرها من الظروف الخاصة بالموقع. تنص Huixing على أن الإنتاج المخصص يمكن أن يستوعب بيئات التشغيل الخاصة والمتطلبات الفنية.
أين يتم استخدام قواطع دوائر الجهد العالي؟
تعتبر قواطع الجهد العالي مكونات أساسية في المحطات الفرعية وأنظمة نقل الطاقة. يعتمد التكوين المناسب على جهد النظام ومستوى الخطأ وبيئة التثبيت ومتطلبات التبديل وبنية الشبكة.
| طلب | المتطلبات النموذجية | وظيفة الكسارة |
|---|---|---|
| محطات فرعية خارجية | العزل العالي والمقاومة البيئية | تحميل التبديل وانقطاع الخطأ |
| توسع التوزيع الحضري | حماية موثوقة للشبكة | يعزل الدوائر المعطوبة |
| الحدائق الصناعية | إمدادات الطاقة الصناعية مستقرة | يتحكم ويحمي مغذيات الجهد العالي |
| محطات الطاقة المتجددة | اتصال الشبكة والحماية | التبديل وعزل الخطأ |
| خطوط النقل | قدرة عالية على انقطاع الدائرة القصيرة | يحمي شبكات النقل أثناء الأعطال |
| مشاريع تحديث المحطات الفرعية | التوافق مع البنية التحتية الحالية | تحديث وظائف التبديل والحماية |
توضح هذه التطبيقات سبب اعتبار قواطع الدائرة جزءًا من نظام حماية كامل بدلاً من اعتبارها مكونات تحويل معزولة.
المعلمات التقنية الرئيسية
توفر المواصفات الفنية أساسًا موضوعيًا لاختيار النموذج. تلخص الأشكال التالية المعلمات المهمة المنشورة لسلسلة قواطع الدائرة SF₆ ذات الخزان الميت من Huixing.
| المعلمة | المواصفات المنشورة |
|---|---|
| تصنيف الجهد الأقصى | 40.5 كيلو فولت – 245 كيلو فولت |
| التصنيف الحالي | 1600 أ – 4000 أ |
| التردد المقدر | 50/60 هرتز |
| ماس كهربائى كسر التيار | 25 كيلو أمبير – 63 كيلو أمبير |
| كسر الوقت | ≥60 مللي ثانية |
| وقت الافتتاح | ≥30 مللي ثانية |
| وقت الإغلاق | ≥100 مللي ثانية |
| الحياة الميكانيكية | 6000 عملية |
| التفريغ الجزئي | 10pC |
| SF₆ معدل التسرب السنوي | .50.5% المحدد في معلمات المنتج |
| المعايير المعمول بها | جيجابايت/T 1984، اللجنة الكهروتقنية الدولية 62271-100 |
بالنسبة للمشاريع الهندسية، يجب تأكيد المواصفات النهائية مقابل ورقة البيانات الفنية الكاملة وظروف الموقع ورموز الشبكة المعمول بها وحسابات الحماية الخاصة بالمشروع.
كيف يجب عليك اختيار النموذج الصحيح؟
يتطلب اختيار قاطع دائرة الجهد العالي أكثر من مجرد مطابقة الجهد الاسمي للنظام. يمكن للتقييم المنهجي أن يقلل من مشاكل التوافق أثناء التثبيت والتشغيل.
- تأكيد جهد النظام:حدد الجهد المقدر المناسب للشبكة الفعلية ومتطلبات العزل.
- حساب التصنيف الحالي المطلوب:ضع في اعتبارك تيار الحمل المستمر والتوسع المتوقع وظروف التشغيل.
- تحديد الخطأ الحالي:يجب أن يكون تيار كسر الدائرة القصيرة المقدر كافياً لمستوى الخطأ المحتمل المحسوب.
- التحقق من متطلبات العزل:مراجعة جهد تحمل تردد الطاقة، وتحمل نبضات البرق، ومسافة الزحف.
- تقييم تسلسل التشغيل:تأكد من أن القاطع يدعم تسلسل الفتح والإغلاق وإعادة الإغلاق المطلوب.
- مراجعة الظروف البيئية:ضع في اعتبارك الارتفاع والرطوبة ودرجة الحرارة والتلوث والتآكل في موقع التثبيت.
- التحقق من متطلبات التحكم:تأكد من جهد دائرة التحكم، وجهد المحرك، ومتطلبات السخان، وتوافق الواجهة.
- التحقق من المعايير المعمول بها:التأكد من أن المعدات المختارة تلبي المعايير والمواصفات الفنية التي يتطلبها المشروع.
بالنسبة للمشاريع ذات الظروف البيئية أو الكهربائية غير العادية، يمكن أن تكون الهندسة المخصصة ذات قيمة. تنص Huixing على أنها تدعم الإنتاج المخصص لمتطلبات مثل الارتفاعات العالية والرطوبة العالية والبيئات المسببة للتآكل ومستويات الجهد الخاصة ومعلمات الكسر المحددة.
الأسئلة المتداولة
ما هو الغرض الرئيسي من قاطع الدائرة الكهربائية ذات الجهد العالي؟
والغرض الرئيسي منه هو التحكم في دوائر الجهد العالي أثناء التشغيل العادي ومقاطعة التيارات غير الطبيعية، وخاصة تيارات الدائرة القصيرة، للمساعدة في حماية المعدات الكهربائية والحفاظ على سلامة النظام.
ما هو نطاق الجهد الذي يغطيه قاطع الدائرة الكهربائية Huixing؟
تغطي معلمات المنتج المنشورة الفولتية القصوى المقدرة من 40.5 كيلو فولت إلى 245 كيلو فولت، مع تكوينات مختلفة متاحة عبر النطاق.
لماذا يتم استخدام SF₆ في هذا النوع من قواطع الدائرة؟
يتمتع SF₆ بعزل كهربائي قوي وخصائص إخماد القوس الكهربائي، مما يسمح له بأداء كل من الوظائف المتعلقة بالعزل والانقطاع داخل تصميم الكسارة.
ما هو الفرق بين الطاقة الذاتية وتبريد القوس المنتفخ؟
يستخدم التبريد القوسي بالطاقة الذاتية الطاقة المرتبطة بالقوس لتوليد تدفق الغاز، بينما تعمل تقنية النفخ على ضغط الغاز ميكانيكيًا لإنشاء تدفق اتجاهي عالي الضغط. يجمع التصميم المشار إليه بين كلا المبدأين لظروف الدائرة القصيرة المختلفة.
هل يمكن تخصيص الكسارة لظروف التثبيت الخاصة؟
نعم. تنص Huixing على أنه يمكن تخصيص إنتاجها لظروف مثل الارتفاعات العالية والرطوبة العالية والبيئات المسببة للتآكل ومستويات الجهد الخاصة ومتطلبات الكسر المحددة.
احصل على حل لقواطع دوائر الجهد العالي
يعد اختيار معدات التحويل ذات الجهد العالي المناسبة قرارًا هندسيًا يجب أن يكون مدعومًا بمعلمات كهربائية دقيقة ومتطلبات بيئية وحسابات الحماية وشروط التثبيت. توفر Huixing قواطع دوائر الغاز SF₆ ذات الخزان الميت للمحطات الفرعية الخارجية وتطبيقات النقل، مع معدلات جهد منشورة تتراوح من 40.5 كيلو فولت إلى 245 كيلو فولت وخيارات مخصصة لمتطلبات المشروع المختلفة. إذا كنت تخطط لإنشاء محطة فرعية جديدة، أو مشروع نقل، أو توصيل شبكة الطاقة المتجددة، أو تحديث المعدات،اتصل بنالمناقشة متطلبات الجهد والتيار والقدرة الكسرية والمتطلبات البيئية والتكوين الخاصة بك وطلب حل تقني مناسب.
