كيف يمكن لفاصل الجهد العالي تحسين السلامة والموثوقية في أنظمة الطاقة الحديثة

فاصل الجهد العالييعد مكونًا حاسمًا للعزل الكهربائي الآمن في أنظمة النقل والتوزيع والمحطات الفرعية وأنظمة الطاقة الصناعية.هويكسينجيزود فاصل الجهد العالي من سلسلة GW4 بفئات الجهد من 40.5 كيلو فولت إلى 252 كيلو فولت، ويجمع بين العزل المرئي والعزل القوي ومقاومة التآكل والتركيب المرن لتطبيقات الطاقة الخارجية الصعبة.

تم تصميم فاصل الجهد العالي لإنشاء فجوة عزل مرئية بوضوح بعد إلغاء تنشيط دائرة الجهد العالي. على عكس قاطع الدائرة، يتم استخدامه بشكل أساسي للعزل الكهربائي بدلاً من مقاطعة تيار الخلل. وهذا يجعله جهاز أمان أساسي أثناء فحص المعدات، والصيانة، وعمليات التبديل، وتكوين نظام الطاقة.

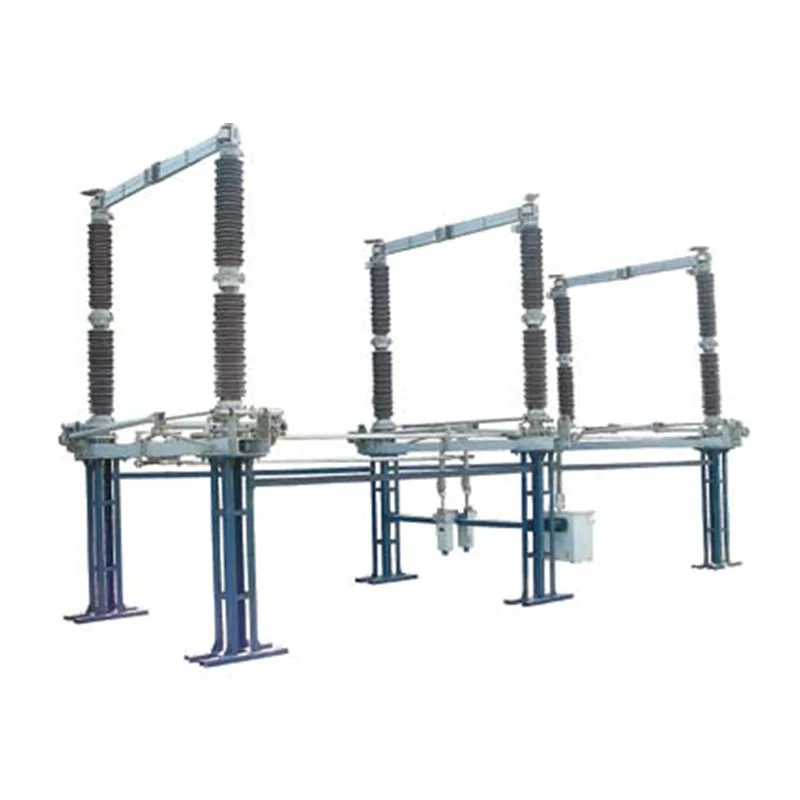

تستخدم سلسلة GW4 من Huixing هيكلًا دوارًا أفقيًا مزدوج العمود وتغطي فئات الجهد 40.5 كيلو فولت، و72.5 كيلو فولت، و126 كيلو فولت، و145 كيلو فولت، و170 كيلو فولت، و252 كيلو فولت. يشتمل تصميمه على مكونات موصلة من سبائك الألومنيوم عالية القوة، وأجهزة مقاومة للتآكل، ومفاتيح تأريض اختيارية، وهياكل عزل مخصصة للبيئات الخارجية الصعبة.

جدول المحتويات

1. ما هو فاصل الجهد العالي؟
2. لماذا يعد فاصل الجهد العالي مهمًا؟
3. كيف يعمل فاصل الجهد العالي GW4؟
4. أين يتم استخدام قواطع الجهد العالي؟
5. ما هي المزايا الرئيسية؟
6. ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟
7. كيف يجب عليك اختيار النموذج الصحيح؟
8. الأسئلة المتداولة
9. خاتمة

ما هو فاصل الجهد العالي؟

فاصل الجهد العالي، المعروف أيضًا باسم عازل الجهد العالي، هو جهاز تبديل ميكانيكي يستخدم لتوفير العزل الكهربائي في دوائر الجهد العالي. والغرض الأساسي منه هو فصل قسم من النظام الكهربائي عن الشبكة النشطة حتى يتمكن موظفو الصيانة من العمل على المعدات في ظل ظروف السلامة المحددة بشكل صحيح.

ومن أهم خصائصها فجوة العزل المرئية التي تنشأ عند فتح نقاط الاتصال الرئيسية. يوفر هذا الفصل المادي إشارة واضحة إلى أنه تم عزل قسم الدائرة ذات الصلة.

من المهم التمييز بين فاصل الاتصال وقاطع الدائرة الكهربائية. تم تصميم قاطع الدائرة لمقاطعة تيار الحمل العادي وتيار العطل، في حين يتم تشغيل فاصل الفصل بشكل عام عندما يتم إلغاء تنشيط الدائرة بالفعل ويهدف إلى إنشاء نقطة عزل آمنة.

• يوفر نقطة عزل كهربائية مرئية.
• يدعم الصيانة الآمنة للمعدات ذات الجهد العالي.
• يساعد على فصل قضبان التوصيل والمحولات والخطوط وقواطع الدائرة.
• يمكن تهيئته بمفتاح تأريض لمزيد من الأمان.
• يدعم ترتيبات التبديل في المحطات الفرعية وأنظمة النقل.

لماذا يعد فاصل الجهد العالي مهمًا؟

تتطلب البنية التحتية ذات الجهد العالي طبقات متعددة من الحماية لأن الأعطال الكهربائية والتنشيط العرضي والتحويل غير الصحيح يمكن أن يسبب أضرارًا جسيمة للمعدات ومخاطر للأفراد. يساهم فاصل الفصل المصمم بشكل صحيح في بنية السلامة هذه من خلال إنشاء نقطة عزل مادية يمكن الاعتماد عليها.

في محطة فرعية، على سبيل المثال، قد تتطلب الصيانة فصل محول أو قسم بسبار أو خط نقل أو قاطع دائرة عن الشبكة النشطة. بمجرد إلغاء تنشيط الدائرة ذات الصلة واكتمال تسلسل التبديل المطلوب، يمكن لأداة الفصل إنشاء العزل اللازم.

بالنسبة للأنظمة التي تشتمل على مفتاح تأريض، يمكن أن يساعد التعشيق الميكانيكي في فرض تسلسل التشغيل الصحيح بين أداة الفصل الرئيسية وآلية التأريض. وهذا يقلل من احتمالية التشغيل غير الآمن ويساعد على تحسين نظام التبديل بشكل عام.

كيف يعمل فاصل الجهد العالي GW4؟

تعتمد سلسلة GW4 هيكلًا دوارًا أفقيًا مزدوج العمود. عندما تعمل الآلية، تدور المكونات الموصلة لإنشاء مسافة عزل مفتوحة. توفر الفجوة الناتجة فصلًا مرئيًا بين الدائرة المعزولة والجانب النشط.

يستخدم القضيب الموصل هيكلًا من سبائك الألومنيوم عالي القوة، بينما يساعد الاتصال المضفر النحاسي المرن في الحفاظ على التوصيل الكهربائي الموثوق. يتم استخدام نوابض الفولاذ المقاوم للصدأ ذات الضغط الخارجي في هيكل التلامس للحفاظ على ضغط التلامس المستقر مع مقاومة التآكل.

بالنسبة للتركيبات الخارجية، تتلقى المكونات المعدنية المكشوفة معالجة بالغلفنة بالغمس الساخن، بينما يمكن أن تشتمل مكونات ناقل الحركة على مسامير من الفولاذ المقاوم للصدأ وبطانات مركبة. تعد خيارات البناء هذه ذات قيمة خاصة عندما تتعرض المعدات للمطر والثلج ورذاذ الملح والغبار الصناعي وتغيرات درجات الحرارة والضغوط البيئية الأخرى.

يمكن أن تشتمل التكوينات المحددة أيضًا على حلقات تصنيف وأغطية حماية. تساعد هذه المكونات على تحسين توزيع المجال الكهربائي وتقليل التداخل اللاسلكي في التطبيقات ذات الجهد العالي المطلوبة.

أين يتم استخدام قواطع الجهد العالي؟

يمكن تطبيق فاصل الجهد العالي عبر مجموعة واسعة من البنية التحتية الكهربائية. تعتمد فئة الجهد المناسبة والتصنيف الحالي ومستوى العزل والتكوين الميكانيكي والتصميم البيئي على المشروع.

محطات توليد الطاقة والمحطات الفرعية

في مرافق توليد الطاقة الحرارية والطاقة الكهرومائية والطاقة الشمسية وغيرها من مرافق توليد الطاقة، يمكن لقواطع الفصل عزل المحولات وقواطع الدائرة وقضبان التوصيل وغيرها من المعدات الرئيسية. في المحطات الفرعية، يمكنهم دعم تقسيم قضبان التوصيل وعزل الصيانة.

شبكات النقل والتوزيع

تتطلب خطوط النقل ذات الجهد العالي معدات عزل موثوقة لعمليات الصيانة والتبديل. اعتمادًا على تكوين النظام، يمكن أيضًا استخدام قواطع الفصل مع محولات الجهد ومانعات التيار المفاجئ.

مشاريع الطاقة المتجددة

تتطلب مرافق الطاقة الكهروضوئية وطاقة الرياح الكبيرة معدات تحويل وعزل يمكن الاعتماد عليها. يمكن أن تكون تكوينات 40.5 كيلو فولت و72.5 كيلو فولت مناسبة لتطبيقات معينة للطاقة المتجددة، في حين يمكن لنماذج الجهد العالي أن تدعم اتصال الشبكة والبنية التحتية للمحطات الفرعية.

أنظمة الطاقة الصناعية

غالبًا ما تقوم المصانع المعدنية والمنشآت الكيميائية وغيرها من المواقع الصناعية الكبيرة بتشغيل أنظمة توزيع الجهد العالي. يمكن أن يوفر جهاز الفصل القوي عزل الصيانة لمعدات الورش ذات الجهد العالي مع توفير مقاومة للاهتزاز والبيئات الملوثة.

السكك الحديدية وأنظمة الجهد العالي الخاصة

يمكن للمنشآت المتخصصة ذات الجهد العالي، بما في ذلك أنظمة طاقة الجر بالسكك الحديدية، الاستفادة من ترتيبات التشابك الميكانيكية التي تنسق جهاز الفصل الرئيسي ومفتاح التأريض.

ما هي المزايا الرئيسية لفاصل الجهد العالي؟

بالنسبة للمشترين الذين يقومون بتقييم مورد فاصل الجهد العالي، فإن الأداء الكهربائي ليس سوى جزء واحد من القرار. يمكن أن يكون للموثوقية الميكانيكية والمقاومة البيئية ومتطلبات الصيانة ومرونة التكوين تأثير مهم بنفس القدر على أداء دورة الحياة.

• تغطية الجهد واسعة:تغطي سلسلة GW4 فئات الجهد من 40.5 كيلو فولت إلى 252 كيلو فولت.
• حمل تيار موثوق:تدعم التكوينات التيارات المقدرة التي تمتد حتى 6300A.
• أداء عزل قوي:تتوفر مستويات تحمل متعددة لترددات الطاقة والنبضات البرقية عبر النطاق.
• المتانة في الهواء الطلق:تساعد المكونات المعدنية المجلفنة والأجزاء الميكانيكية المقاومة للتآكل على تحمل الظروف الجوية القاسية.
• تكوين التأريض المرن:يمكن تكوين مفاتيح التأريض على جانبي القاعدة، بترتيبات تأريض فردية أو مزدوجة.
• انخفاض متطلبات الصيانة:تعمل المكونات المعيارية والبنية الميكانيكية الموجهة للصيانة على تبسيط عملية الفحص والاستبدال.
• القدرة على التكيف مع البيئة القاسية:تم تصميم المنتج لدرجات حرارة تتراوح من -40 درجة مئوية إلى +40 درجة مئوية، والرياح القوية التي تصل سرعتها إلى 34 مترًا في الثانية، وطلاء الجليد حتى 10 ملم، والتطبيقات على ارتفاعات عالية تصل إلى 4000 متر.

ما هي المعايير الفنية التي يجب على المشترين مراعاتها؟

يجب أن يعتمد الاختيار الفني دائمًا على الشبكة الكهربائية الفعلية والظروف البيئية وتكوينات التثبيت ومعايير المشروع المعمول بها. توضح المواصفات التمثيلية التالية النطاق المتوفر في سلسلة GW4.

تشتمل معلمات التحديد الأخرى على جهد تحمل تردد الطاقة، وجهد تحمل نبضات البرق، ومسافة الزحف، ومسافة العزل، والحمل الميكانيكي الطرفي، وقوة العازل، وتكوين التثبيت، ومتطلبات التأريض.

كيف يجب عليك اختيار النموذج الصحيح؟

يتطلب اختيار فاصل الجهد العالي الصحيح أكثر من مجرد مطابقة الجهد الاسمي للنظام. يجب أن تأخذ مراجعة المواصفات المهنية في الاعتبار بيئة التشغيل الكاملة والشبكة الكهربائية.

1. تحديد جهد النظام.حدد فئة الجهد التي تتوافق مع متطلبات تنسيق الشبكة والعزل الفعلية.
2. تأكيد التيار المستمر.يجب أن يكون التيار المقدر كافيًا لظروف التشغيل العادية والتحميل المتوقع للنظام.
3. تقييم ظروف ماس كهربائى.تحقق من تحمل المتطلبات الحالية للوقت القصير والذروة مقابل مستوى الخطأ المتوقع.
4. مراجعة متطلبات العزل.خذ بعين الاعتبار الجهد الكهربي الذي يتحمل تردد الطاقة، ونبض البرق الذي يتحمل الجهد الكهربي، ومسافة الزحف، والارتفاع، ومستوى التلوث.
5. تقييم بيئة التثبيت.يمكن أن تؤثر درجة الحرارة والرياح والجليد ورذاذ الملح والتلوث الصناعي والارتفاع والظروف الزلزالية على التكوين المناسب.
6. تحديد ترتيب التأريض.حدد ما إذا كان هناك حاجة إلى مفتاح تأريض فردي، أو تكوين تأريض مزدوج، أو ترتيب آخر.
7. التحقق من المتطلبات الميكانيكية ومتطلبات الصيانة.ضع في اعتبارك تردد التشغيل ومساحة التثبيت والوصول للصيانة والتوافق مع تخطيط المحطة الفرعية الحالي.

بالنسبة لمشاريع النقل والتوزيع الكبيرة، يوصى بالاتصال الفني مع الشركة المصنعة ذات الخبرة قبل الانتهاء من مواصفات المعدات. ويساعد ذلك على ضمان توافق التكوين المحدد مع المتطلبات الكهربائية والميكانيكية والبيئية للنظام.

الأسئلة المتداولة حول قواطع الجهد العالي

ما هو الغرض الرئيسي من فصل الجهد العالي؟

الغرض الرئيسي هو توفير عزل كهربائي موثوق به وفجوة عزل مرئية في دائرة الجهد العالي بعد إلغاء تنشيط الدائرة بشكل صحيح. وهو يدعم إجراءات الصيانة والتبديل الآمنة.

ما هو الفرق بين قاطع الدائرة وقاطع الدائرة؟

تم تصميم قاطع الدائرة الكهربائية لمقاطعة تيار الحمل العادي وتيار العطل، في حين أن المقصود من أداة الفصل في المقام الأول إنشاء عزل كهربائي. لا ينبغي عادةً استخدام أداة الفصل كبديل لقاطع الدائرة عندما يكون انقطاع التيار مطلوبًا.

ما هو نطاق الجهد الذي تغطيه سلسلة Huixing GW4؟

تغطي سلسلة GW4 فئات الجهد من 40.5 كيلو فولت إلى 252 كيلو فولت، بما في ذلك تكوينات 40.5 كيلو فولت، و72.5 كيلو فولت، و126 كيلو فولت، و145 كيلو فولت، و170 كيلو فولت، و252 كيلو فولت.

هل يمكن تجهيز فاصل الجهد العالي بمفتاح تأريض؟

نعم. يمكن تكوين سلسلة GW4 بمفاتيح التأريض، بما في ذلك ترتيبات التأريض الفردي والتأريض المزدوج. يمكن أن يساعد التشابك الميكانيكي أيضًا في التحكم في تسلسل التشغيل.

هل سلسلة GW4 مناسبة للتطبيقات الخارجية؟

نعم. تم تصميم هذا التصميم لأنظمة الطاقة الخارجية ويتضمن مكونات ميكانيكية مقاومة للتآكل وأجزاء فولاذية مكشوفة مجلفنة بالغمس الساخن. تتضمن القدرة البيئية المحددة أيضًا درجات حرارة تتراوح من -40 درجة مئوية إلى +40 درجة مئوية وظروف مناخية خارجية قوية.

الاستنتاج: لماذا نختار فاصل الجهد العالي للبنية التحتية الحيوية للطاقة؟

يمكن الاعتماد عليهافاصل الجهد العالييوفر طبقة أساسية من العزل الكهربائي للمحطات الفرعية وشبكات النقل ومشاريع الطاقة المتجددة ومحطات الطاقة والأنظمة الصناعية ذات الجهد العالي. مع فئات الجهد الكهربي من 40.5 كيلو فولت إلى 252 كيلو فولت، والعزل القوي، والبنية المقاومة للتآكل، وتكوينات التأريض المرنة، ومعدل التحمل الميكانيكي لما لا يقل عن 5000 عملية، تم تصميم سلسلة GW4 لتطبيقات أنظمة الطاقة كثيرة المتطلبات.

بالنسبة لمهندسي المشاريع ومقاولي EPC والمرافق ومشتري معدات الطاقة الذين يبحثون عن مصنع ومورد صيني يمكن الاعتماد عليه، يمكن لشركة Huixing توفير حلول عزل عالية الجهد مصممة خصيصًا لمستويات الجهد المختلفة والتقييمات الحالية والظروف البيئية ومتطلبات التثبيت.اتصل بنااليوم لمناقشة مواصفات مشروعك، وطلب المعلومات الفنية، والعثور على التكوين المناسب لفصل الجهد العالي لنظام الطاقة الخاص بك.
