كيف يمكن لموانع زيادة الجهد المتوسط ​​أن تعزز موثوقية أنظمة توزيع الطاقة الحديثة

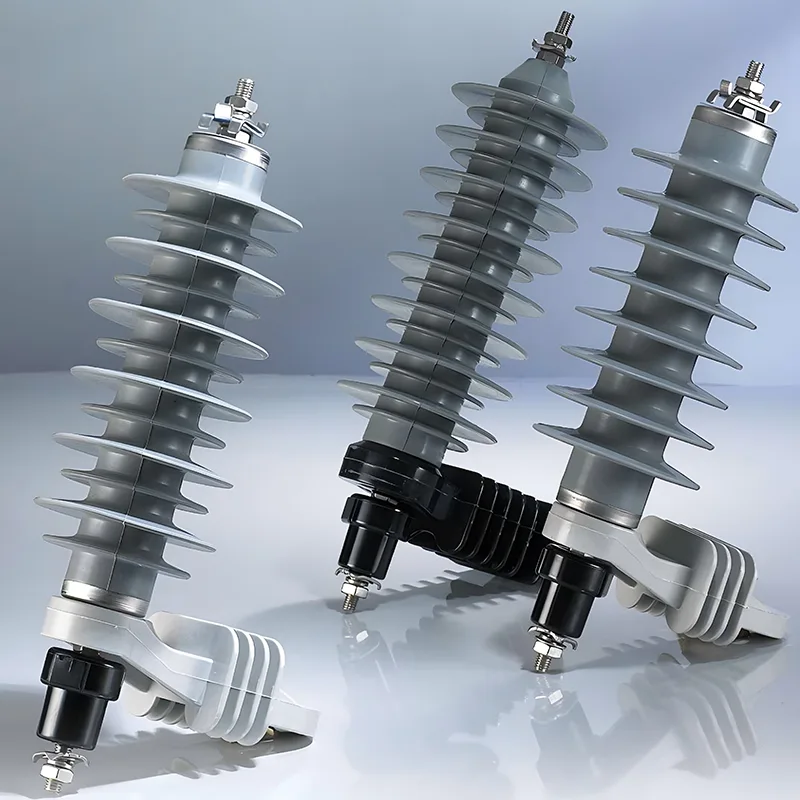

هويكسينجلوازممانعات الصواعق ذات الجهد المتوسطمصممة لأنظمة توزيع الطاقة من 10 إلى 35 كيلو فولت، مما يساعد على حماية المحولات والمفاتيح الكهربائية ونهايات الكابلات والخطوط الهوائية ومعدات المحطات الفرعية من إتلاف الجهد الزائد العابر. بفضل تصميم أكسيد الزنك بدون فجوات، توفر هذه الموانع قمعًا سريعًا للاندفاع وأداء خارجيًا موثوقًا ومتطلبات صيانة منخفضة للتطبيقات الصناعية والصناعية الصعبة.

تواجه شبكات التوزيع ذات الجهد المتوسط ​​الجهد الزائد العابر الناتج عن الصواعق وعمليات التبديل. إذا لم يتم التحكم في هذه الزيادات، فقد تؤدي إلى الضغط على العزل، وإتلاف المعدات الكهربائية، وقطع توصيل الطاقة، وزيادة تكاليف الصيانة. توفر مانعات زيادة التيار ذات الجهد المتوسط ​​مسارًا مخصصًا لزيادة الطاقة مع الحفاظ على مقاومة عالية أثناء ظروف التشغيل العادية. تقدم Huixing حلولاً لشبكات 10-35 كيلو فولت، باستخدام تقنية أكسيد الزنك بدون فجوات ومركب مطاط السيليكون أو الأغطية الخزفية. يغطي تطبيقها خطوط التوزيع الهوائية، والمحولات، والمفاتيح الكهربائية، والمحطات الفرعية، وتحويلات الكابلات، ومعدات التوزيع الخارجية. يعد اختيار الجهد المقنن الصحيح، وMCOV، وإمكانية التفريغ، وموقع التثبيت، والتصميم البيئي أمرًا ضروريًا لحماية يمكن الاعتماد عليها من الجهد الزائد.

جدول المحتويات

1. ما هي صواعق الجهد المتوسط؟
2. كيف تعمل صواعق التيار الكهربائي ذات الجهد المتوسط؟
3. أين يتم استخدام مانعات زيادة الجهد المتوسط؟
4. ما هي مزايا الأداء الرئيسية؟
5. كيف يجب عليك اختيار صواعق الصواعق المناسبة؟
6. فهم المواصفات الفنية
7. اعتبارات التثبيت والصيانة
8. الأسئلة المتداولة
9. خاتمة

ما هي صواعق الجهد المتوسط؟

إن مانعات زيادة الجهد المتوسط ​​عبارة عن أجهزة كهربائية وقائية مثبتة في شبكات توزيع الجهد المتوسط ​​للحد من الجهد الزائد العابر. إنها مهمة بشكل خاص في أنظمة 10-35 كيلو فولت، حيث يمكن أن تولد نبضات البرق وأحداث التحويل مستويات جهد أعلى بكثير من ظروف التشغيل العادية.

الغرض الأساسي من مانع الصواعق هو منع الجهد العابر الزائد من الوصول إلى المعدات الكهربائية الحساسة. في ظل جهد النظام العادي، يظل مانع التسرب مقاومًا للغاية ولا يسمح إلا بتيار تسرب صغير. عندما يحدث اندفاع، فإن عناصر أكسيد الزنك غير الخطية تقلل مقاومتها بسرعة وتوجه تيار الاندفاع نحو الأرض.

يسمح مبدأ التشغيل هذا للصواعق بالعمل كحاجز وقائي بين الشبكة الكهربائية والمعدات القيمة. يمكن أن تساعد الحماية المنسقة بشكل صحيح في تقليل إجهاد العزل، وفشل المعدات، وانقطاع التيار غير المخطط له، وتكاليف الصيانة المرتبطة بها.

كيف تعمل صواعق التيار الكهربائي ذات الجهد المتوسط؟

تستخدم مانعات الثغرات الحديثة عادةً تقنية مكثف أكسيد المعدن المعتمدة على أكسيد الزنك. تسمح الخصائص الكهربائية غير الخطية لأكسيد الزنك للجهاز بالاستجابة بشكل مختلف اعتمادًا على الجهد المطبق.

1. التشغيل العادي:يعمل مانع التسرب بالجهد الطبيعي للنظام مع الحفاظ على تيار تسرب منخفض جدًا.
2. حدوث الطفرة:تنتج ضربة البرق أو عملية التبديل جهدًا زائدًا سريعًا وعابرًا.
3. التوصيل السريع:تصبح عناصر أكسيد الزنك موصلة للغاية مع ارتفاع الجهد.
4. تفريغ الطاقة:يتم تحويل الطاقة الزائدة الزائدة بأمان من خلال مسار التأريض الخاص بالمانع.
5. استعادة الجهد:بعد اختفاء العابر، يعود الصواعق إلى حالة التشغيل عالية المقاومة.

يؤدي غياب فجوة السلسلة التقليدية أيضًا إلى التخلص من بعض مشكلات التقادم والعزل المرتبطة بالفجوة. وهذا يجعل التكوين الخالي من الفجوات مناسبًا بشكل خاص للحماية المستمرة في أنظمة التوزيع الحديثة.

أين يتم استخدام مانعات زيادة الجهد المتوسط؟

يمكن نشر الحماية من زيادة الجهد المتوسط ​​في نقاط متعددة عبر شبكة التوزيع. يعتمد الموقع الصحيح على تكوين الشبكة، ومستوى عزل المعدات، والتعرض للصواعق، والظروف العابرة المتوقعة.

خطوط التوزيع العلوية

يمكن تركيب الصواعق على الخطوط الرئيسية والخطوط الفرعية وزوايا الخطوط للشبكات الهوائية ذات الجهد 10-35 كيلو فولت. تتعرض هذه المواقع بشكل خاص لنشاط البرق والظروف الجوية. تساعد الحماية من زيادة التيار على الحد من الضغط العابر على عزل الخط والمعدات المتصلة.

محولات التوزيع والمفاتيح الكهربائية

يساعد تركيب مانعات التسرب بالقرب من محولات الجهد المتوسط، والمفاتيح الكهربائية، وغيرها من المعدات الحيوية على منع زيادة الجهد الزائد من الوصول إلى أنظمة العزل الخاصة بها. وهذا مهم بشكل خاص عندما تمثل المعدات باهظة الثمن جزءًا كبيرًا من استثمار الشبكة.

المحطات الفرعية

قد تشمل تطبيقات المحطات الفرعية أقسام بسبار، ودوائر محولات الأجهزة، ومعدات تعويض الطاقة التفاعلية، وغيرها من التركيبات ذات الجهد المتوسط. تساعد الحماية المنسقة من زيادة التيار على تحسين إستراتيجية حماية العزل الشاملة.

التحولات من الكابل إلى النفقات العامة

يمكن للمواقع التي تتصل فيها الكابلات تحت الأرض بالخطوط الهوائية أن تواجه ظروفًا عابرة مختلفة. يمكن وضع مانعات الصواعق عند نقاط الانتقال هذه لتقليل ضغط الجهد المنقول إلى أنظمة الكابلات والمعدات المتصلة.

معدات التوزيع الخارجية

يجب أن تتحمل المعدات الكهربائية الخارجية الرطوبة والتلوث وتغيرات درجات الحرارة والضغوط البيئية الأخرى. يمكن لعلب مانعات التسرب المصنوعة من مركبات مطاط السيليكون المناسبة أو البورسلين أن توفر الحماية الميكانيكية والبيئية المطلوبة للنشر في الهواء الطلق.

ما هي مزايا الأداء الرئيسية؟

يجب أن يوفر مانع التسرب المصمم بشكل صحيح أكثر من مجرد تحويل التيار المفاجئ. إن بنائها وخصائصها الكهربائية ومقاومتها البيئية ومتطلبات الصيانة كلها تؤثر على الأداء على المدى الطويل.

• استجابة عابرة سريعة:تتيح تقنية أكسيد الزنك الاستجابة السريعة لظروف الجهد غير الطبيعية.
• التفريغ الفعال للطاقة:يقوم مانع الصواعق بتحويل الطاقة الزائدة الزائدة بعيدًا عن المعدات المحمية.
• تسرب منخفض أثناء التشغيل العادي:تحافظ الخصائص غير الخطية على مقاومة عالية في ظل جهد النظام العادي.
• مقاومة الطقس:تساعد مواد الإسكان المناسبة الصواعق على تحمل الرطوبة الخارجية والتلوث.
• متطلبات صيانة منخفضة:ويدعم الهيكل البسيط نسبيًا الذي لا يحتوي على فجوات الفحص البصري الروتيني بدلاً من الصيانة اليومية المعقدة.
• تطبيق مرن:يمكن لتكوينات الجهد المقدر المختلفة أن تدعم نطاقًا واسعًا من شبكات الجهد المتوسط.
• تحسين حماية المعدات:يساعد الحد من زيادة التيار على تقليل الضغط الكهربائي على المحولات والمفاتيح الكهربائية والكابلات وأنظمة العزل.

كيف يجب عليك اختيار صواعق الصواعق المناسبة؟

يجب أن يعتمد اختيار مانع التسرب على الظروف الكهربائية والبيئية الفعلية بدلاً من الجهد المقنن وحده. يجب على المهندسين وفرق الشراء مراجعة العديد من المعلمات قبل اختيار النموذج.

1. جهد النظام:تأكد من جهد التشغيل الاسمي والحد الأقصى للشبكة.
2. مكوف:حدد الحد الأقصى لجهد التشغيل المستمر المناسب للنظام وترتيب التأريض.
3. التعرض للزيادة:ضع في اعتبارك نشاط البرق، والتعرض للخطوط العلوية، وتبديل الأحداث، وتكوين الشبكة.
4. القدرة على التفريغ:التحقق من نبض البرق وتبديل خصائص النبض مقابل التطبيق المتوقع.
5. مواد الإسكان:خذ بعين الاعتبار مركب مطاط السيليكون أو البورسلين وفقًا للمتطلبات الميكانيكية والبيئية.
6. بيئة التثبيت:تقييم الرطوبة والتلوث والارتفاع ودرجة الحرارة والتعرض في الهواء الطلق.
7. التنسيق مع المعدات:تأكد من تنسيق الخصائص الوقائية للمانعة مع مستويات العزل للمعدات النهائية.

بالنسبة لمشاريع المشتريات، من المفيد أيضًا تأكيد الرسومات الفنية والمعايير المطبقة ومتطلبات الفحص والتعبئة وشروط التسليم وإمكانيات التخصيص معالشركة المصنعة للمعدات الكهربائيةقبل تقديم الطلب.

فهم المواصفات الفنية

توفر المواصفات الفنية المعلومات المطلوبة لمطابقة مانع الصواعق مع شبكة معينة ذات جهد متوسط. تشتمل مجموعة منتجات Huixing على نماذج YH5W تغطي مستويات مختلفة من الجهد المقنن، مع MCOV المقابلة ومعلمات التيار النبضي.

تمتد مجموعة المنتجات الكاملة عبر مستويات الجهد الإضافية، بما في ذلك نماذج 36 كيلو فولت، و39 كيلو فولت، و42 كيلو فولت، و45 كيلو فولت، و48 كيلو فولت، و51 كيلو فولت، و54 كيلو فولت، و60 كيلو فولت، و66 كيلو فولت، و69 كيلو فولت. يجب دائمًا تحديد التكوين المناسب من متطلبات النظام الفعلية والمواصفات الهندسية.

اعتبارات التثبيت والصيانة

حتى مانع التسرب ذو القدرة الفنية يتطلب التثبيت المناسب لتحقيق الحماية الفعالة. يجب تصميم الاتصال بين مانع التسرب والمعدات المحمية ونظام التأريض لتقليل طول الرصاص والمقاومة غير الضرورية أثناء حدث عابر سريع.

يجب أن تشمل الصيانة الروتينية الفحص البصري والتحقق من حالة التثبيت. وينبغي إيلاء اهتمام خاص إلى:

• حالة السكن وعلامات الأضرار الميكانيكية.
• سلامة الاتصال والتأريض.
• دليل على التلوث أو التعرض البيئي غير الطبيعي.
• علامات ارتفاع درجة الحرارة أو نشاط التفريغ غير الطبيعي.
• التوافق بين تصنيف الصواعق والجهد الفعلي للنظام.

بالنسبة للتركيبات الخارجية، يجب مراعاة الظروف البيئية طوال فترة خدمة المنتج. تعد إجراءات التثبيت والتأريض والفحص والاستبدال الصحيحة أجزاء أساسية من استراتيجية فعالة للحماية من زيادة التيار.

الأسئلة المتداولة

ما هي أنظمة الجهد التي تم تصميم صواعق زيادة الجهد المتوسط ​​من أجلها؟

توفر Huixing مانعات زيادة التيار ذات الجهد المتوسط ​​لتطبيقات توزيع الطاقة من 10 إلى 35 كيلو فولت، مع تكوينات YH5W المتعددة المتاحة للمتطلبات الكهربائية المختلفة.

ما هي الوظيفة الرئيسية لجهاز صواعق الطفرة؟

يحد مانع الصواعق من الجهد الزائد العابر الناتج عن أحداث مثل ضربات البرق وعمليات التبديل. إنه يحول الطاقة الزائدة الزائدة من خلال مسار تفريغ متحكم فيه للمساعدة في حماية المعدات الكهربائية والعزل.

لماذا يتم استخدام أكسيد الزنك في مانعات الصواعق الحديثة؟

يتمتع أكسيد الزنك بخصائص تيار الجهد غير الخطية بقوة. يمكنه الحفاظ على مقاومة عالية نسبيًا أثناء التشغيل العادي بينما يصبح موصلًا للغاية أثناء حدث الجهد الزائد، مما يتيح الحد من الارتفاع السريع دون الاعتماد على فجوة السلسلة التقليدية.

أين يجب تركيب مانع زيادة التيار ذو الجهد المتوسط؟

تشمل المواقع النموذجية خطوط التوزيع الهوائية، ومحطات المحولات، والمفاتيح الكهربائية، والمحطات الفرعية، والتحويلات من الكابلات إلى النفقات العامة، ومعدات التوزيع الخارجية. يجب تحديد نقطة التثبيت النهائية وفقًا لتصميم حماية النظام.

ما الذي يجب على المشترين التحقق منه قبل الطلب؟

يجب على المشترين التحقق من جهد النظام، وMCOV، ومتطلبات التيار النبضي، وترتيبات التأريض، ومواد الإسكان، والظروف البيئية، والمعايير الفنية المطبقة، وأبعاد التثبيت، ومتطلبات الفحص، والوثائق الخاصة بالمشروع.

خاتمة

تلعب مانعات زيادة الجهد المتوسط ​​دورًا مهمًا في حماية البنية التحتية للتوزيع بقدرة 10-35 كيلو فولت ضد الجهد الزائد العابر الناتج عن عمليات البرق والتحويل. يمكن أن تعمل تقنية أكسيد الزنك بدون فجوات واختيار MCOV المناسب ومواد الإسكان المناسبة والتركيب الصحيح معًا لتحسين حماية المعدات وموثوقية الشبكة. توفر Huixing تكوينات مانعة متعددة لخطوط التوزيع، والمحطات الفرعية، والمحولات، والمفاتيح الكهربائية، وتوصيلات الكابلات، والمعدات الكهربائية الخارجية. إذا كنت تخطط لمشروع توزيع جديد أو استبدال معدات الحماية من زيادة التيار الموجودة،اتصل بنالمناقشة مستوى الجهد الكهربي والمتطلبات الفنية وبيئة التطبيق واحتياجات الشراء المخصصة مع فريق Huixing.
