تتعرض شبكات الطاقة العالمية لضغوط غير مسبوقة. إن التحول نحو الطاقة المتجددة، وتوسيع شبكات نقل الجهد العالي للغاية، والتكرار المتزايد للأحداث المناخية القاسية، قد وضع متطلبات على خطوط النقل الهوائية التي لم يتم تصميم الموصلات التقليدية للتعامل معها على الإطلاق.
توفر موصلات الألمنيوم التقليدية - أسلاك الألمنيوم النقي بشكل أساسي (على سبيل المثال، درجة 1350) - موصلية كهربائية عالية (61% - 65% IACS) ولكنها تعاني من قوة شد محدودة، عادة أقل من 180 ميجا باسكال. يصبح هذا مصدر قلق بالغ في تطبيقات مثل المعابر طويلة المدى عبر الأنهار أو المضيق، والمناطق شديدة الجليد، وبيئات التشغيل ذات درجة الحرارة العالية. عندما تمتد خطوط النقل لآلاف الأمتار عبر التضاريس الصعبة أو يجب أن تتحمل أحمال الجليد التي تتجاوز حدود التصميم، فإن القوة مهمة بقدر أهمية الموصلية.
والسؤال الرئيسي هو: هل تستطيع حلول كابلات سبائك الألومنيوم عالية القوة والمقاومة للحرارة التغلب على المفاضلة طويلة الأمد بين الأداء الميكانيكي والكفاءة الكهربائية لتلبية المتطلبات القصوى لشبكات الطاقة الحديثة؟ الإجابة هي نعم على نحو متزايد، ولكن فهم التكنولوجيا الأساسية أمر ضروري لفرق الهندسة والمشتريات التي تقوم بتقييم خيارات الموصلات لمشروعهم القادم.
تتناول هذه المقالة الابتكارات المادية التي تعيد تشكيل صناعة الأسلاك المجدولة من سبائك الألومنيوم، مدعومة بالمواصفات الفنية وبيانات السوق ودراسات الحالة الواقعية، لمساعدتك على اتخاذ قرارات مستنيرة بشأن اختيار الموصل لمشاريع البنية التحتية للطاقة الخاصة بك.
يكمن التحدي الأساسي في تصميم الموصلات العلوية عالية الأداء في العلاقة العكسية بين القوة والموصلية. تحقق سبائك سلسلة Al-Mg-Si (سلسلة 6xxx) قوة شد تبلغ 255-330 ميجا باسكال مع الحفاظ على الموصلية 30.45-33.35 مللي ثانية/م، مما يجعلها الخيار الأمثل لموصلات سبائك الألومنيوم عالية القوة. ومع ذلك، فإن تعزيز القوة - من خلال تصلب الهطول، وصقل الحبوب، وتشويه الشبكة - يعيق حتماً نقل الإلكترون، في حين يميل تحسين الموصلية إلى إضعاف تأثيرات التقوية.
لقد أدى هذا التناقض في الأداء تاريخيًا إلى الحد من الاعتماد الواسع النطاق لموصلات سبائك الألومنيوم عالية القوة في مشاريع النقل واسعة النطاق. لقد استكشفت الأبحاث الحديثة بشكل منهجي مسارات الاختراق من خلال السبائك الدقيقة التركيبية وتنسيق العمليات. إن ظهور إضافة العناصر الأرضية النادرة، وتحسين عملية الشيخوخة المتقدمة، وتقنيات التشوه البلاستيكي الشديد قد بدأ في فتح التحسينات المتزامنة في كل من الخواص الميكانيكية والكهربائية.
حديثة مقاومة للحرارةسبائك الألومنيوم الذين تقطعت بهم السبل الأسلاكيتم تصنيعها بشكل أساسي باستخدام سبائك Al-Mg-Si (سبائك 6201) أو سبائك الزر (المقاومة للحرارة)، وتم تصميم كل منها لتلبية متطلبات تشغيلية محددة بموجب المعايير الدولية بما في ذلك IEC 62641، وIEC 61089، وASTM B398، وASTM B399.
يلخص الجدول التالي المعلمات التقنية الرئيسية التي تحدد غلاف الأداء لمنتجات كابلات سبائك الألومنيوم عالية القوة والمقاومة للحرارة:
| المعلمة | القيمة القياسية (6201-T81 AAAC) | سبيكة مقاومة للحرارة (النوع AT2) |
|---|---|---|
| مادة | سبائك المغنيسيوم سي | سبائك الزركونيوم |
| قوة الشد | ≥295 ميجا باسكال (≥43000 رطل لكل بوصة مربعة) | 159-165 ميجا باسكال (الحد الأدنى) |
| الموصلية | 55%-57% IACS | 60%-61% IACS |
| درجة حرارة التشغيل المستمر | 90 درجة مئوية | تصل إلى 150 درجة مئوية |
| درجة الحرارة المسموح بها لفترة قصيرة | 120 درجة مئوية | 180 درجة مئوية |
| كثافة | 2.70 كجم/دم3 عند 20 درجة مئوية | 2.70 كجم/دم3 عند 20 درجة مئوية |
| معامل درجة الحرارة | 0.00360 / درجة مئوية | 0.00360 / درجة مئوية |
| معامل التمدد الخطي | 23 × 10⁻⁶ / درجة مئوية | 23 × 10⁻⁶ / درجة مئوية |
| المقاومة | 0.03284 أوم·مم²/م عند 20 درجة مئوية | 0.02826 أوم·مم²/م عند 20 درجة مئوية |
| القوة المتبقية بعد 230 درجة مئوية/1 ساعة | — | ≥90% |
المصادر: ASTM B399، IEC 62641، والمنشورات الفنية الصناعية.

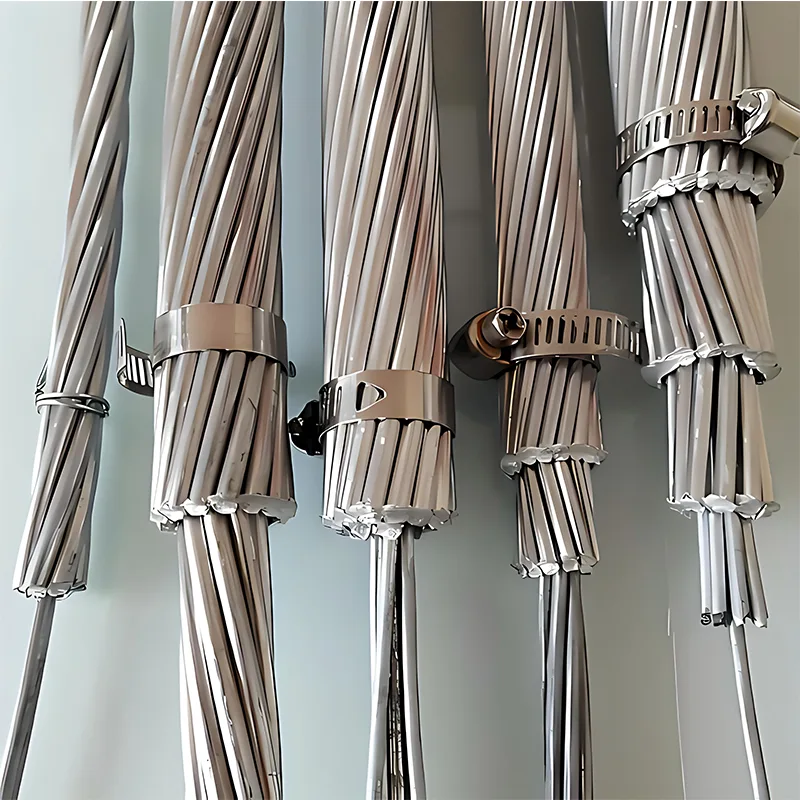

يوفر البناء المتحد المركز للموصلات المصنوعة من سبائك الألومنيوم توازنًا ميكانيكيًا وحتى توزيعًا للتيار مع الحفاظ على مرونة التثبيت. تصاميم مختلفة تخدم تطبيقات مختلفة:
| نوع الموصل | التكوين الأساسي | القدرة الاستيعابية الحالية مقابل ACSR القياسية | التطبيقات الأولية |
|---|---|---|---|
| AAAC (موصل مصنوع بالكامل من سبائك الألومنيوم) | سبيكة 6201 أحادية الطبقة أو متعددة الطبقات | بالمقارنة مع ACSR، خسائر أقل | مساحات متوسطة، مناطق ساحلية، توزيع حضري |
| TACSR (موصل من سبيكة معدنية مقاومة للحرارة ومقوى بالفولاذ) | الطبقة الخارجية من سبائك الألومنيوم والزركونيوم + الفولاذ أو قلب Invar | أعلى بنسبة 50% - 80% | توسيع السعة، والأقسام ذات الممرات المقيدة |
| AACSR (موصل مصنوع بالكامل من سبائك الألومنيوم بالفولاذ المقوى) | طبقة خارجية من سبيكة 6201 + قلب من الفولاذ المجلفن | زيادة معتدلة |
المصدر: بيانات صناعة الموصلات HTLS.
بالنسبة لمقاطع العبور الكبيرة حيث يكون حمل الرياح على الأبراج عامل تصميم حاسم، فإن كابل سبائك الألومنيوم عالي القوة والمقاوم للحرارة يوفر ميزة حاسمة. على سبيل المثال، يمكن لـ AAAC مع أنماط الجدال المُحسّنة تحقيق أحمال كسر تبلغ 34-170 كيلو نيوتن عبر المقاطع العرضية الاسمية التي تتراوح من 16 مم² إلى 560 مم²، كما هو مفصل في معلمات البناء المتاحة لمختلف التكوينات.
باعتبارها شركة متخصصة في توفير حلول أنظمة الطاقة المتكاملة تأسست عام 2011 ومقرها في حديقة وانججينج للعلوم والتكنولوجيا في بكين، تجمع شركة Huixing Zhongdian (Beijing) Electric Co., Ltd. بين 15 عامًا من الخبرة الصناعية العميقة مع بصمة تشغيلية عالمية تغطي كوريا الجنوبية وإندونيسيا وفيتنام والولايات المتحدة وجمهورية الدومينيكان.
تجمع شركة Huixing بين قدرات التصنيع الكهربائية المتفوقة في الصين مع إمكانية الوصول إلى الأسواق العالمية. من خلال الشراكات الإستراتيجية مع مرافق التصنيع المتخصصة - التي تغطي العمليات الأساسية بما في ذلك الحدادة، والصب، ومعالجة الصفائح المعدنية، وقولبة الحقن - تحافظ الشركة على قدرات إنتاجية عالية الجودة مدعومة بمعدات الاختبار والتجميع المتقدمة. حصلت جميع المنتجات على شهادة ISO 9001 واجتازت الاختبارات وفقًا للمعايير الدولية مثل IEC وASTM.
ضمن مجموعة منتجات الطاقة الشاملة لشركة Huixing، تتضمن مجموعة كابلات سبائك الألومنيوم ما يلي:
- AAC (موصل مصنوع بالكامل من الألومنيوم)
- AAAC (موصل مصنوع بالكامل من سبائك الألومنيوم)
- ACSR (موصل الألمنيوم بالفولاذ المقوى)
- كابلات الكهرباء المعزولة بـ XLPE (0.6 كيلو فولت – 138 كيلو فولت)
تم تصميم موصلات الخطوط العلوية هذه لتقديم أداء يمكن الاعتماد عليه عبر تطبيقات النقل والتوزيع والمحطات الفرعية. ولها فروع خارجية في كوريا الجنوبية وجمهورية الدومينيكان والولايات المتحدة.هويكسينجيربط بشكل فعال التميز في التصنيع في الصين بمشاريع البنية التحتية للطاقة في جميع أنحاء العالم.
يتوسع السوق العالمي لموصلات سبائك الألومنيوم بوتيرة متسارعة. بلغت قيمة سوق الكابلات ذات الجهد المنخفض المصنوعة من سبائك الألومنيوم 5.47 مليار دولار أمريكي في عام 2025، ومن المتوقع أن تصل إلى 7.79 مليار دولار أمريكي بحلول عام 2032، وهو ما يمثل معدل نمو سنوي مركب يبلغ 5.17%. وفي الوقت نفسه، وصل سوق كابلات موصلات الألمنيوم العلوية العالمية إلى ما يقرب من 452 مليون دولار أمريكي في عام 2025، ومن المتوقع أن ينمو إلى 600 مليون دولار أمريكي بحلول عام 2032، بمعدل نمو سنوي مركب قدره 4.2٪.
هناك عدة عوامل تغذي هذا النمو:
1. اتجاه استبدال النحاس والألمنيوم. مع زيادة أسعار النحاس بنسبة 50% تقريبًا في أوائل عام 2026 بينما تظل أسعار الألومنيوم مستقرة نسبيًا، فقد تعززت الحالة الاقتصادية لموصلات سبائك الألومنيوم بشكل كبير. تبلغ تكلفة كابل سبائك الألومنيوم ما يقرب من 30% إلى 50% من مكافئات النحاس مع توفير قدرة حمل تيار مماثلة.
2. تحديث الشبكة وتوسيع طاقتها. تقوم المرافق في جميع أنحاء العالم بإعادة توصيل خطوط النقل القديمة باستخدام موصلات ذات درجة حرارة عالية ومنخفضة الترهل (HTLS) مثل TACSR، والتي يمكن أن تعزز سعة الخط بنسبة 50٪ إلى 100٪ دون الحاجة إلى تعديلات جديدة على حقوق الطريق أو البرج.
3. تكامل الطاقة المتجددة. إن التوسع في مزارع الطاقة الشمسية وطاقة الرياح، التي غالبا ما تقع في المناطق النائية، يخلق الطلب على الموصلات العلوية خفيفة الوزن والمقاومة للتآكل والتي يمكن أن تمتد لمسافات طويلة مع الحد الأدنى من البنية التحتية.
4. ارتفاع الطلب على الصادرات. وصلت صادرات الصين من أسلاك الألمنيوم المجدولة إلى ما يقرب من 27,580 طنًا متريًا في أبريل 2026، بزيادة 28.95% على أساس سنوي. ارتفعت أسلاك الألمنيوم المجدولة (رمز النظام المنسق 76149000) وحدها بنسبة 94.5% على أساس شهري إلى حوالي 15,500 طن متري. ولا تزال وجهات التصدير تتركز في جنوب شرق آسيا، وإفريقيا، وشرق آسيا، مما يشير إلى الطلب الدولي القوي على منتجات كابلات سبائك الألومنيوم المتقدمة.
لقد أظهرت الموصلات المصنوعة من سبائك الألومنيوم عالية القوة أداءً استثنائيًا في البيئات القاسية حيث قد تفشل الموصلات التقليدية. تتضمن سيناريوهات التطبيق الرئيسية ما يلي:
- المناطق الساحلية أو شديدة التلوث: موصلات AAAC، التي تتكون بالكامل من سبائك الألومنيوم بدون قلب فولاذي، تقضي على خطر التآكل الجلفاني الذي يصيب ACSR في البيئات البحرية أو الصناعية.
- مناطق الجليد المتوسطة إلى الثقيلة: تحافظ نسبة القوة إلى الوزن العالية لموصلات السبائك 6201 على السلامة الميكانيكية تحت أحمال الجليد التي قد تتسبب في حدوث مخالفات في الترهل والتخليص في تصميمات الألومنيوم النقي (على سبيل المثال، درجة 1350).
- التعديلات التحديثية لتوسيع السعة: يمكن لموصلات TACSR التي تعمل عند 150 درجة مئوية زيادة قدرة النقل بنسبة 50% إلى 80% على الأبراج الحالية دون الحصول على ممر جديد.
- المعابر ذات الامتدادات الكبيرة: تم تصميم الموصلات المقاومة للحرارة عالية القوة مع موصلية IACS بنسبة 58% وقوة شد تعادل 1.5 مرة من السبائك القياسية المقاومة للحرارة خصيصًا لمسافات تتجاوز 1000 متر عبر المضائق أو الأنهار.
A1: يتكون ACSR التقليدي (موصل الألمنيوم بالفولاذ المقوى) من خيوط الألمنيوم النقي (عادةً درجة 1350) ملفوفة حول قلب فولاذي. يوفر القلب الفولاذي قوة ميكانيكية ولكنه يقدم العديد من القيود: التآكل الجلفاني بين الألومنيوم والفولاذ، وفقدان التباطؤ المغناطيسي، وسقف درجة حرارة التشغيل المستمر المنخفض بحوالي 90 درجة مئوية.
في المقابل، يستخدم كابل سبائك الألومنيوم عالي القوة والمقاوم للحرارة أسلاك Al-Mg-Si (سبائك 6201) أو Al-Zr التي يتم معالجتها بالحرارة لتحقيق خصائص ميكانيكية فائقة دون الاعتماد على قلب فولاذي. تحقق هذه السبائك قوة شد تتراوح بين 295-330 ميجا باسكال مع الحفاظ على الموصلية بنسبة 55%-61% IACS. تعمل تركيبة المواد المتجانسة على التخلص من مخاوف التآكل الجلفاني، وتقليل فقد الخطوط عن طريق تجنب التأثيرات المغناطيسية في القلب، و- في حالة السبائك المقاومة للحرارة - تتيح التشغيل المستمر عند درجة حرارة 150 درجة مئوية مع الاحتفاظ بقوة محددة. بالإضافة إلى ذلك، يعمل البناء خفيف الوزن (كثافة 2.70 كجم/dm³) على تبسيط عملية التثبيت ويسمح بتباعد أكبر بين الأبراج، مما يقلل من تكاليف البنية التحتية الإجمالية للمشروع.
ج2: نعم، تخضع الأسلاك المجدولة المصنوعة من سبائك الألومنيوم لاختبارات معايير دولية صارمة لضمان الموثوقية على المدى الطويل في ظل ظروف التشغيل القاسية. لقد تم تخفيف المخاوف الأساسية التي أثرت تاريخياً على موثوقية موصلات الألومنيوم - التلدين من التعرض للحرارة لفترة طويلة، والزحف تحت التوتر المستمر، والتآكل في البيئات العدوانية - إلى حد كبير من خلال تصميم السبائك المتقدمة وعمليات المعالجة الحرارية.
مقاومة الحرارة: تحتفظ موصلات سبائك الألومنيوم والزركونيوم (النوع AT2 وفقًا للمواصفة IEC 62004) بنسبة ≥90% من قوة الشد الأولية بعد التعرض لدرجة حرارة 230 درجة مئوية لمدة ساعة واحدة. وهذا يضمن السلامة الميكانيكية حتى أثناء ظروف الخطأ أو التشغيل المستمر لدرجة الحرارة العالية. يتم تخفيف سبائك الألومنيوم المتخصصة مثل 6201-T81 لمقاومة التلدين الناتج عن التعرض للحرارة لفترة طويلة، والحفاظ على السلامة الميكانيكية حتى عندما تكون الموصلات ساخنة لفترات طويلة.
مقاومة الزحف: تُظهر سبائك الألومنيوم عالية القوة مقاومة للزحف تصل إلى ثلاثة أضعاف مقاومة الألومنيوم النقي التقليدي (على سبيل المثال، درجة 1350)، مما يمنع الارتخاء التدريجي للتوصيلات ويحافظ على سلامة الاتصال الكهربائية والميكانيكية في ظل التدوير الحراري. تعتبر هذه الخاصية ضرورية لضمان التشغيل المستقر على المدى الطويل في المناطق ذات التغيرات الموسمية الكبيرة في درجات الحرارة.
مقاومة التآكل: في البيئات الساحلية أو الصناعية، تتفوق موصلات AAAC على ACSR لأنها لا تحتوي على معادن مختلفة، مما يقضي على التآكل الجلفاني تمامًا. توفر تركيبة سبائك الألومنيوم الموحدة مقاومة طبيعية للتآكل الجوي دون الحاجة إلى طبقات واقية.
يضمن الامتثال للمعايير الدولية مثل IEC 62641، وASTM B398، وASTM B399 أن المنتجات المعتمدة قد اجتازت اختبارات الشد، وقياسات المقاومة، والتدوير الحراري، وتقييمات التعرض للتآكل، مما يوفر خط أساس يمكن التحقق منه للأداء على المدى الطويل.
ج3: نعم، يوفر اعتماد كابلات سبائك الألومنيوم المتقدمة مزايا إجمالية مقنعة للملكية (TCO) مقارنة بالموصلات النحاسية، خاصة لمشاريع النقل والتوزيع واسعة النطاق. تتجلى المنفعة الاقتصادية عبر أبعاد متعددة لتخطيط المشروع وإدارة دورة الحياة.
تكلفة المواد: تكلف سبائك الألومنيوم حوالي ثلث تكلفة النحاس على أساس الطن الواحد. مع تجاوز أسعار النحاس 12,800 دولار أمريكي للطن وأسعار الألومنيوم حوالي 3,400 دولار أمريكي للطن في أوائل عام 2026، اتسع فرق تكلفة المواد الخام بشكل كبير. عادةً ما تكون تكلفة كابلات سبائك الألومنيوم أقل بنسبة 30% إلى 50% من نظيراتها النحاسية مع توفير قدرة حمل تيار مماثلة.
الوزن والتركيب: تبلغ كثافة الألومنيوم حوالي ثلث كثافة النحاس (2.70 مقابل 8.96 كجم/dm³). يمكن للموصل العلوي الذي يبلغ طوله كيلومترًا واحدًا والذي يستخدم كابل سبائك الألومنيوم أن يزن أقل بنسبة 60% إلى 70% من موصل نحاسي ذي سعة مكافئة. يُترجم هذا التخفيض في الوزن مباشرةً إلى انخفاض تكاليف النقل، وسهولة التعامل في موقع العمل، وانخفاض المتطلبات الهيكلية للبرج، وعمليات التوتير الأسهل. يمكن تقليل تكاليف عمالة التركيب بنسبة 15% إلى 25% اعتمادًا على التضاريس وإمكانية الوصول.
تباعد الأبراج والبنية التحتية: تسمح نسبة القوة إلى الوزن العالية لـ AAAC والسبائك المماثلة بتباعد برجي أوسع مقارنة بالألمنيوم النقي (على سبيل المثال، درجة 1350) أو الموصلات النحاسية الأصغر. بالنسبة لخط نقل جديد، فإن هذا يقلل من عدد هياكل الدعم المطلوبة لكل كيلومتر، مما يقلل من تكاليف شراء المواد، وبناء الأساسات، وتكاليف الاستحواذ على الأراضي.
الصيانة ودورة الحياة: تعمل مقاومة التآكل لكابلات سبائك الألومنيوم على التخلص من الصيانة الدورية المطلوبة لمعالجة التآكل الجلفاني في تصميمات ACSR. تعمل تركيبة السبائك المتجانسة أيضًا على تقليل خطر الفشل عند نقاط الاتصال بسبب التمدد الحراري التفاضلي أو التأثيرات الجلفانية.
عند تقييمها على أساس التكلفة الإجمالية للملكية، تتراوح الميزة الاقتصادية الإجمالية لموصلات سبائك الألومنيوم على النحاس عادةً من 40% إلى 60% على مدى عمر خدمة يبلغ 30 عامًا، مما يجعلها الخيار المفضل للمرافق ومطوري المشاريع الذين يسعون إلى تحقيق التوازن بين متطلبات الأداء وقيود الميزانية.
لقد أثبت أحدث جيل من كابلات سبائك الألومنيوم عالية القوة والمقاومة للحرارة بشكل قاطع قدرته على تلبية المتطلبات القصوى لشبكات الطاقة الحديثة. من خلال التقدم في تركيب السبائك، وتحسين المعالجة الحرارية، وعمليات التصنيع الدقيقة، يتم التغلب بشكل منهجي على تناقض الأداء طويل الأمد بين القوة والموصلية. إن سبائك سلسلة Al-Mg-Si التي تحقق قوة شد تتراوح بين 295-330 ميجاباسكال مع توصيل IACS بنسبة 55%-61% أصبحت الآن متاحة تجاريًا ومثبتة ميدانيًا عبر تطبيقات عالمية متنوعة.
