ملخص المقال: A فتيل المحولاتهو جهاز حماية مدمج ولكنه بالغ الأهمية مصمم لفصل المحول عن نظام الطاقة عند حدوث ظروف تيار غير طبيعية. يمكن للصمامات المختارة بشكل صحيح أن تحد من طاقة الدائرة القصيرة، وتقلل من الضغط الحراري والميكانيكي، وتمنع الأضرار الناجمة عن الأعطال الشديدة، وتساعد في الحفاظ على استقرار شبكة التوزيع المحيطة. تشرح هذه المقالة كيفية عمل صمامات المحولات، وأماكن استخدامها، وكيفية اختيار النوع المناسب، وما هي العوامل العملية التي يجب على المهندسين مراعاتها عند تصميم نظام موثوق لحماية المحولات.
A فتيل المحولاتهو أحد مكونات الحماية الكهربائية المستخدمة لفصل المحول عندما يرتفع التيار إلى ما هو أبعد من حالة التشغيل الآمنة. يتم تثبيته بشكل شائع على الجانب الأساسي أو الجهد العالي لمحولات التوزيع، ومحولات الجهد، والمحولات المغمورة بالزيت، والمحولات من النوع الجاف، ومعدات الجهد المتوسط ذات الصلة.
المبدأ الأساسي واضح ومباشر: يحتوي المصهر على عنصر قابل للانصهار مصمم خصيصًا يستجيب للتيار الزائد. عندما يتجاوز التيار والتسخين الناتج خصائص التشغيل المصممة للعنصر، يذوب العنصر ويقطع الدائرة الكهربائية. اعتمادًا على بنية المصهر، يساعد هيكل وسيط إخماد القوس ومحدد التيار على إطفاء القوس الكهربائي والتحكم في الطاقة المنطلقة أثناء الانقطاع.
يوفر مبدأ التشغيل البسيط هذا ميزة مهمة. لا يتطلب فتيل المحول دائرة تحكم معقدة لأداء وظيفة الحماية الأساسية. عند تحديده بشكل صحيح، يمكنه الاستجابة بسرعة للأخطاء الشديدة مع الحفاظ على استقراره أثناء التشغيل العادي للمحول.
بالنسبة لشبكات التوزيع، يعد هذا أمرًا مهمًا لأن خطأ المحول يمكن أن يؤثر على أكثر من قطعة واحدة من المعدات. قد يؤدي حدوث عطل داخلي شديد إلى إتلاف اللفات أو العزل أو البطانات أو الكابلات أو المفاتيح الكهربائية وقد يتسبب في انقطاع ممتد للأحمال الأخرى المتصلة بنفس الشبكة.
وبالتالي، تعتبر صمامات المحولات عادةً جزءًا من استراتيجية حماية أوسع بدلاً من كونها مكونًا معزولًا. اعتمادًا على التثبيت، قد تعمل مع مفاتيح التحميل، وقواطع الدائرة، ومانعات الصواعق، والمرحلات، وأجهزة الحماية الثانوية.
يمكن فهم تشغيل فتيل المحولات على عدة مراحل.
بالنسبة للتصميمات ذات الجهد العالي التي تحد من التيار، يمكن أن تحدث عملية الانقطاع بسرعة كبيرة. الهدف ليس مجرد فتح الدائرة، ولكن تقليل كمية طاقة الخلل التي تصل إلى المحول المحمي.
هذا مهم بشكل خاص للدوائر القصيرة عالية الحجم. بدون حماية كافية، يمكن للتيار الناتج أن ينتج قوى كهرومغناطيسية مكثفة وإجهادًا حراريًا في ملفات المحولات. يمكن أن يؤدي الانقطاع السريع إلى تقليل هذه الضغوطات والمساعدة في منع خطأ موضعي نسبيًا من التطور إلى تلف واسع النطاق في المعدات.
يمكن لصمام المحولات معالجة العديد من ظروف التشغيل غير الطبيعية، على الرغم من أن قدرة الحماية الدقيقة تعتمد على بنائها وتصنيفها وموضع تركيبها والتنسيق مع أجهزة الحماية الأخرى.
يمكن للدوائر القصيرة أن تنتج تيارات أكبر بعدة مرات من تيار حمل المحول العادي. تم تصميم مصهر مناسب للحد من تيار الجهد العالي لمقاطعة تيارات الأعطال هذه قبل أن تسبب أضرارًا حرارية وميكانيكية مفرطة.
يمكن أن تؤدي الأحمال الزائدة المستمرة أو المتكررة إلى زيادة درجة حرارة المحولات وتسريع شيخوخة العزل. توفر بعض تصميمات صمامات المحولات حماية من الحمل الزائد وفقًا لخصائص وقت التيار المحددة، مما يسمح بظروف تشغيل مؤقتة أثناء فصل الدائرة عند استمرار الحمل الزائد غير الطبيعي.
يمكن أن تؤدي الأعطال المتعرجة وانهيار العزل والمشاكل الداخلية الأخرى إلى خلق ظروف حالية خطيرة. يمكن للحماية الأولية للصمامات فصل المحول المعيب عن شبكة التوزيع والحد من عواقب الخلل.
تساعد حماية المحول أيضًا على حماية المعدات الأولية والمجاورة. يمكن للمصهر المنسق بشكل صحيح أن يعزل محولًا فاشلاً دون فصل الأجزاء السليمة من الشبكة دون داع.
ومع ذلك، لا ينبغي النظر إلى حماية الصمامات كبديل عالمي لكل أجهزة الحماية الأخرى. تختلف متطلبات حماية المحولات وفقًا لسعة المحول ومستوى الجهد وترتيب التأريض ومستوى خطأ الشبكة والمعايير الكهربائية المعمول بها.
تتطلب المحولات المختلفة خصائص فتيل مختلفة. يمكن أن يؤدي اختيار المصهر ببساطة لأن الجهد والتيار الخاص به مشابهين لتصنيف المحول إلى ضعف الحماية أو التشغيل المزعج.
| نوع الصمامات | تطبيق نموذجي | وظيفة الحماية الرئيسية | الاعتبار النموذجي |
|---|---|---|---|
| فيوز حماية PT | محولات الجهد وأنظمة القياس | الحماية الأولية من ماس كهربائى | تيار تشغيل منخفض وخصائص حماية دقيقة |
| فيوز محول الحد الحالي | محولات وقواطع الجهد المتوسط | ماس كهربائى وحماية الزائد مختارة | مقاطعة القدرة والأداء الحد الحالي |
| فيوز المحولات المغمورة بالزيت | محولات التوزيع المملوءة بالزيت | حماية من ماس كهربائى والحمل الزائد | توافق الزيت، والختم، ودرجة الحرارة، وهيكل التثبيت |
| الصمامات حماية الزائد | المحولات المغمورة بالزيت ذات الأحمال المتقلبة | الحماية من الحمل الزائد ذات الصلة حرارياً | خصائص الوقت الحالي والسلوك الحراري للمحولات |

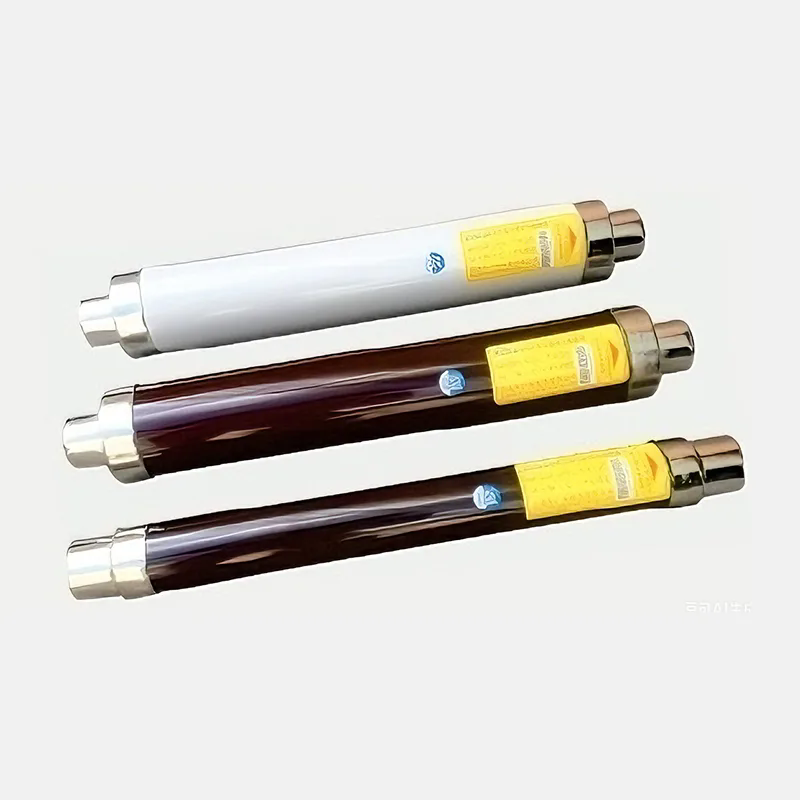

على سبيل المثال، يمكن استخدام صمامات تحديد التيار ذات الجهد العالي في المفاتيح الكهربائية ذات الجهد المتوسط، والوحدات الرئيسية الحلقية، والمحطات الفرعية الجاهزة. تتطلب التطبيقات المغمورة بالزيت دراسة إضافية لأن المصهر يعمل في بيئة يؤثر فيها العزل ودرجة الحرارة والضغط والختم وتوافق المواد على الأداء على المدى الطويل.
يعد الاختيار الصحيح أحد أهم العوامل في حماية المحولات. يجب أن يظل المصهر مستقرًا في ظل ظروف التشغيل العادية بينما يستجيب بسرعة كافية للتيارات غير الطبيعية.
يجب على المهندسين تقييم المعلمات التالية قبل تحديد فتيل المحولات:
من الأخطاء الشائعة اختيار المصهر بناءً على التيار المقنن للمحول فقط. تعد مشكلة الحماية الفعلية أكثر تعقيدًا لأن المصهر يجب أن يميز بين الأحداث المؤقتة المقبولة والأخطاء المستمرة أو الشديدة التي تتطلب انقطاعًا.
يمكن أن يؤدي تنشيط المحولات إلى إنتاج تيار تدفق مغنطيسي مؤقت. هذا التيار ليس بالضرورة خطأ، لكن حجمه يمكن أن يكون أعلى بكثير من تيار التشغيل العادي للمحول.
إذا تم اختيار المصهر دون النظر في سلوك التدفق، فقد يعمل المصهر أثناء تنشيط المحولات. يمكن أن تتسبب مثل هذه العملية المزعجة في انقطاع التيار الكهربائي غير الضروري، وزيادة أعمال الصيانة، وتجعل نظام الحماية أقل موثوقية.
ولذلك، يجب تقييم منحنى الوقت الحالي للمصهر مقابل خصائص التنشيط المتوقعة للمحول.
يسعى نظام الحماية المصمم جيدًا إلى تحقيق التوازن العملي:
نظرًا لاختلاف بناء المحولات والتصميم الأساسي والسعة ومقاومة النظام وظروف التبديل، يجب أن يعتمد اختيار المصهر على بيانات المعدات الفعلية بدلاً من قاعدة عامة عامة.
يمكن تركيب صمامات المحولات في مواضع مختلفة اعتمادًا على تصميم المحول وبنية الحماية.
في أنظمة التوزيع ذات الجهد المتوسط، يمكن تركيب صمامات تحديد التيار داخل مجموعة المفاتيح الكهربائية ذات الجهد العالي. يمكن تنسيقها مع مفاتيح التحميل أو موصلات التفريغ لإنشاء ترتيب مدمج لحماية المحولات.
بالنسبة لبعض المحولات المغمورة بالزيت، يمكن تركيب الصمامات داخل خزان المحولات. ولذلك يجب تصميم المصهر بحيث يتوافق مع الزيت العازل والظروف الحرارية والضغط المتوقعة.
تستخدم بعض ترتيبات حماية المحولات صمامات موضوعة حول وصلة الجهد العالي أو هيكل البطانة. يجب النظر بعناية في الأبعاد الميكانيكية والتراخيص الكهربائية والظروف البيئية.
تتميز محولات الجهد بخصائص كهربائية مختلفة عن محولات الطاقة وتعمل عادة عند تيار أقل بكثير. ولذلك يتم استخدام الصمامات المتخصصة للحد من التيار العالي الجهد لتوفير الحماية الأولية المناسبة.
يمكن أن تساعد النظرة العامة التالية المهندسين في تحديد الدور العام لتصميمات صمامات المحولات المختلفة أثناء الاختيار الأولي للمعدات.
| عامل الاختيار | لماذا يهم؟ | مشكلة محتملة إذا تم تجاهلها |
|---|---|---|
| تصنيف الجهد | يضمن أداء العزل والانقطاع المناسب | انقطاع غير آمن أو غير موثوق |
| التقييم الحالي | يسمح بتحميل المحول العادي الحالي | عملية مزعجة أو حماية غير كافية |
| كسر القدرة | يحدد ما إذا كان المصهر يمكنه مقاطعة تيار العطل المحتمل بأمان | خطر فشل الانقطاع الشديد |
| منحنى الوقت الحالي | يتحكم في الاستجابة لظروف التحميل الزائد والخطأ | ضعف التنسيق أو الانقطاعات غير الضرورية |
| التسامح مع الاندفاع | يمنع التشغيل أثناء تنشيط المحولات | تكرار تشغيل الصمامات المزعجة |
| التوافق البيئي | يدعم التشغيل المستقر في ظل ظروف الموقع الفعلية | تسارع الشيخوخة أو عملية غير موثوقة |
إن المصهر المحدد بشكل صحيح ليس سوى جزء واحد من الحماية الموثوقة للمحولات. تؤثر أيضًا جودة التثبيت وتنسيق النظام وإجراءات الفحص والاستبدال على النتيجة الإجمالية.
لا تستبدل المنصهر المعطل فقط بمطابقة أبعاده المادية. يجب أيضًا أن تتطابق التصنيفات الكهربائية والبناء وخصائص التشغيل ومتطلبات التطبيق.
يمكن للمحطات الفرعية الخارجية أن تعرض المعدات للرطوبة والغبار وتغيرات درجات الحرارة والضغوط البيئية الأخرى. قد يكون للتركيبات الداخلية متطلبات مختلفة تتعلق بالتهوية وتصميم العلبة والتخليص.
ينبغي النظر في الحماية الأولية للمحولات جنبًا إلى جنب مع الصمامات الثانوية وقواطع الدائرة وحماية وحدة التغذية وحماية المنبع. يمكن أن يؤدي ضعف التنسيق إلى تعطل وحدة التغذية السليمة أو قسم المحطة الفرعية بالكامل دون داع.
يمكن أن تؤدي التوصيلات الكهربائية السائبة أو المثبتة بشكل غير صحيح إلى تسخين غير طبيعي وفقدان غير ضروري. أثناء الصيانة، يجب على الفنيين اتباع متطلبات التثبيت الخاصة بالشركة المصنعة وإجراءات السلامة الكهربائية المعمول بها.
لا ينبغي التعامل مع فتيل المحول المنفوخ تلقائيًا باعتباره مكونًا يحتاج ببساطة إلى الاستبدال. قد يكون السبب الأساسي هو خطأ في المحول، أو خطأ في الكابل، أو الحمل الزائد، أو مشكلة العزل، أو أي حالة غير طبيعية أخرى.
يمكن أن يؤدي استبدال المصهر دون التحقيق في الحدث المبدئي إلى إنشاء سيناريو خطير لتكرار الفشل.
شركة Huixing Zhongdian (بكين) الكهربائية المحدودةتوفر حلول صمامات المحولات لتطبيقات الطاقة ذات الجهد المتوسط والعالي. تغطي مجموعة منتجاتها تصميمات الصمامات المتخصصة المخصصة لمختلف متطلبات حماية المحولات، بما في ذلك حماية محولات الجهد، وحماية محولات الطاقة، وتطبيقات المحولات المغمورة بالزيت، وحماية الحمل الزائد.
وفقًا لمعلومات منتجات الشركة، فإن نطاق صمامات المحولات الخاص بها يغطي التطبيقات من معدات التوزيع ذات الجهد المنخفض إلى أنظمة الجهد المتوسط والعالي، مع تصميمات المنتجات المخصصة للمفاتيح الكهربائية الداخلية، والوحدات الرئيسية الحلقية، والمحطات الفرعية الجاهزة، وخزانات المحولات، والبطانات ذات الجهد العالي، والمعدات المتعلقة بالقياس.
يتضمن اختيار المنتج صمامات تحد من التيار العالي الجهد لمحولات الجهد ومحولات الطاقة والمحولات المغمورة بالزيت. بعض التصميمات مخصصة للأنظمة التي تصل إلى 40.5 كيلو فولت، بينما تختلف تقديرات التيار المتاحة وفقًا لعائلة الصمامات والتطبيق المحدد.
بالنسبة للمهندسين وفرق المشتريات، يمكن أن يكون نطاق المنتجات الواسع هذا مفيدًا عندما يتطلب المشروع خصائص صمامات مختلفة عبر تكوينات محولات متعددة.
لا يزال ينبغي تأكيد عوامل الاختيار الهامة لكل مشروع، بما في ذلك:
بالنسبة لمشاريع حماية المحولات المخصصة، يعد توصيل المتطلبات الكهربائية والبيئية الكاملة إلى الشركة المصنعة أمرًا ضروريًا. وهذا يمنح المورد معلومات كافية للتوصية ببناء الصمامات المناسب بدلاً من الاعتماد فقط على القيمة الحالية الاسمية.
الغرض الأساسي هو فصل المحول عندما يكون التيار الزائد ناتجًا عن خطأ أو، اعتمادًا على تصميم المصهر، يصل الحمل الزائد إلى خصائص تشغيل المصهر. يساعد هذا في الحد من تلف المحولات ويمنع استمرار حدوث خطأ في التأثير على الشبكة الكهربائية الأوسع.
توفر بعض تصميمات صمامات المحولات حماية من الحمل الزائد والدائرة القصيرة، بينما يتم تحسين تصميمات أخرى لظروف خطأ محددة. تعتمد وظيفة الحماية الفعلية على نوع المصهر وخصائص التيار الزمني وتطبيق المحول وتصميم النظام.
تشير قدرة الكسر إلى مستوى تيار الخلل الذي تم تصميم المصهر لمقاطعته بأمان في ظل ظروف محددة. إذا تجاوز تيار العطل المحتمل عند نقطة التثبيت قدرة المصهر على المقاطعة، فقد لا يعمل نظام الحماية على النحو المنشود.
يمكن أن يؤدي تنشيط المحولات إلى توليد تيار تدفق مغنطيسي. إذا لم يكن لدى المصهر المحدد قدرة تحمل مناسبة للتدفق أو كانت خصائصه الحالية غير مناسبة، فقد يعمل أثناء التنشيط العادي.
نعم. يمكن تركيب تصميمات الصمامات المتخصصة داخل المحولات المغمورة بالزيت أو حولها. ويجب أن تكون هذه المنتجات متوافقة مع الزيت العازل ومناسبة لدرجة الحرارة والضغط والظروف الكهربائية والميكانيكية المتوقعة.
يجب أن يعتمد الاستبدال على مواصفات المعدات الأصلية ومتطلبات الحماية الفعلية بدلاً من المظهر المادي وحده. يجب التحقق من تصنيف الجهد، والتصنيف الحالي، وقدرة الكسر، وخصائص المصهر، وطريقة التثبيت، والتنسيق.
لا، فالمنصهر يقطع التيار عن طريق إذابة العنصر القابل للانصهار وعادة ما يتطلب الاستبدال بعد التشغيل. يستخدم قاطع الدائرة آلية تبديل ويمكن إعادة ضبطه بشكل عام بعد حدوث خطأ، ويخضع للفحص ومتطلبات الشركة المصنعة. ويمكن استخدام الجهازين معًا في أنظمة حماية منسقة.
تتضمن المعلومات المفيدة سعة المحول، والجهد الأساسي، والجهد الثانوي، والتيار المقنن، وتردد النظام، وموقع التثبيت، ونوع المحول، وتيار العطل المتاح، ووظيفة الحماية المطلوبة، والمفاتيح الكهربائية الحالية، والمعايير المعمول بها.
لا، تختلف تطبيقات المحولات بشكل كبير. قد يكون لصمام محول الجهد خصائص كهربائية مختلفة تمامًا عن تلك المصممة لمحول توزيع عالي السعة. المطابقة المناسبة ضرورية لحماية يمكن الاعتماد عليها.
يساعد التنسيق على التأكد من أن جهاز الحماية الأقرب إلى الخطأ يعمل أولاً عندما يكون ذلك ممكنًا. يمكن أن يؤدي ذلك إلى تقليل الانقطاعات غير الضرورية والسماح للأجزاء السليمة من النظام الكهربائي بالبقاء نشطة.
يعد فتيل المحولات مكونًا مدمجًا نسبيًا وله دور رئيسي في الحماية الكهربائية. وتأتي قيمته من قدرته على الاستجابة للظروف الحالية غير الطبيعية، وعزل المحولات المعيبة، وفي تطبيقات الحد من التيار، تقليل الطاقة التي تصل إلى المعدات المحمية.
ومع ذلك، فإن الحماية الموثوقة تعتمد على أكثر من مجرد اختيار منصهر ذي التيار الاسمي الصحيح. يجب مراعاة تصنيف الجهد، وسعة الكسر، وخصائص التيار الزمني، وتدفق المحولات، ومستوى الخطأ، وبيئة التثبيت، وبناء المحولات، والتنسيق مع أجهزة الحماية الأخرى.
بالنسبة لمشاريع المحولات ذات الجهد المتوسط والعالي، يمكن أن يؤدي اختيار المصهر المناسب في مرحلة التصميم إلى تقليل مخاطر التشغيل المزعج، وتحسين عزل الأخطاء، ودعم توزيع الطاقة بشكل أكثر موثوقية.
